گیربکس حلزونی SEW

4.9/5 - (8 امتیاز)
برند : SEW
گارانتی : دارد
نوع گیربکس : حلزونی
ساخت کشور : آلمان

۳۰ سال سابقه
برترین برندها
تعمیرات گیربکس های صنعتی
انواع گیربکس های صنعتی

گیربکس حلزونی SEW که به آن گیربکس مکعبی نیز می گویند که یکی از انواع گیربکس SEW است. این گیربکس دارای خروجی 90 درجه می باشد که از مزایای آن می توان به راه اندازی راحت، عملکرد نرم و روان، بی صدا و عدم برگشت پذیری آن اشاره کرد. ویژگی دیگر این گیربکس حلزونی، طراحی و ساخت خاص و منحصر به فرد آن است. شما می توانید گیربکس حلزونی اس ای دبلیو را از آرشا صنعت نمایندگی رسمی SEW در ایران، خریداری نمایید.

تمامی گیربکس های SEW که از مجموعه آرشا صنعت خریداری می نمایید دارای یک سال گارانتی موتور و 10 سال خدمات پس فروش می‌باشد که به همراه گواهینامه رسمی کارخانه SEW به شما خریداران ارائه می گردد. برای دریافت استعلام قیمت و مشاوره می توانید با کارشناسان ما در آرشا صنعت تماس بگیرید.

انواع گیربکس حلزونی برند SEW در آرشا صنعت

  • گیربکس حلزونی SEW سری S
  • سری SA
  • سری SF
  • گیربکس مکعبی سری SH
  • سری SAF
  • سری SHF
  • سری SAZ
  • گیربکس حلزونی سری W
سری گیربکس ویژگی گیربکس
سری S خروجی شافت دار (نصب: پایه دار و بدون فلنج)
سری SA خروجی هالو شافت
سری SF از نوع فلنج از بغل و شافت دار
سری SH خروجی هالو شافت و شافت خروجی تو خالی و بدون خار است که از طریق شرینک دیسک فیکس می شود.
سری SAF از نوع فلنج دار B5 و خروجی هالو شافت
سری SHF از نوع فلنج دار هالو شافت B5 شرینک دیسک
سری SAZ فلنج دار هالو شافت B14

گیربکس حلزونی اس ای دبلیو سری S

گیربکس حلزونی SEW سری S در تمامی صنایع و برخی از کارخانجات نقش بسزایی ایفا می کند. در واقع ترکیبی از گیربکس هلیکال با گیربکس هلیکال – حلزونی است . از ویژگی بارز این گیربکس صنعتی می توان به خروجی 90 درجه ای اشاره نمود . بعلاوه توانایی ها و قابلیت های دیگری در این محصول تعبیه شده است .

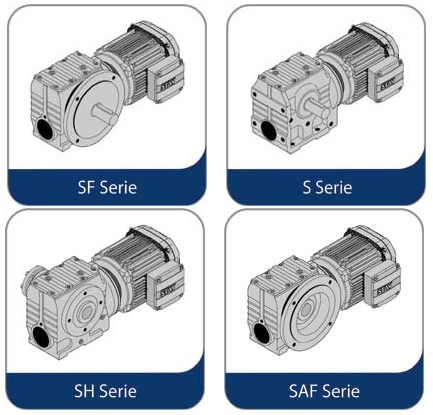

گیربکس حلزونی SEW سری S

مشخصات گیربکس حلزونی SEW سری S

گیربکس حلزونی SEW با بازدهی بسیار بالا، حجم کم، صدای کم، راه اندازی و حرکت نرم، طراحی منحصر به فرد، با قابلیت عدم برگشت پذیری، مجهز به گشتاور و سرعت‌های متنوع ارائه می‌شود. این محصول صنعتی، از نظر اقتصادی بسیار مقرون به صرفه طراحی و تولید شده است.

ویژگی‌های گیربکس مکعبی SEW سری S

  • عملکرد بهینه
  • صرفه جویی در مصرف انرژی
  • صدای کم
  • بار معلق مجاز بالا
  • و…

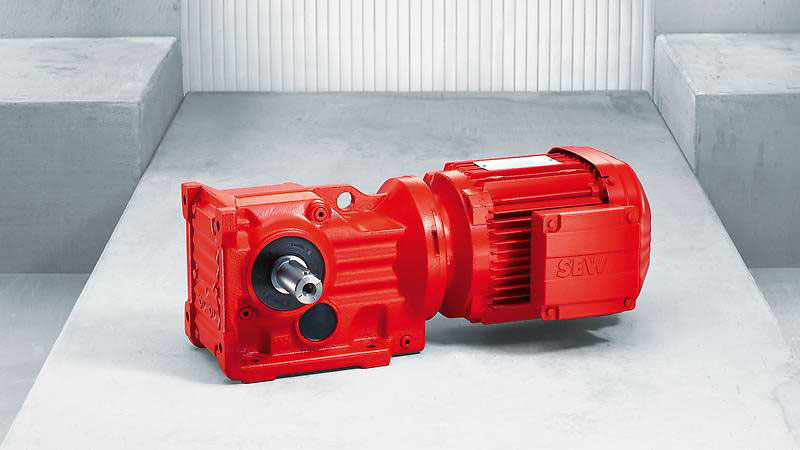

گیربکس حلزونی SEW

گیربکس هلیکال حلزونی سری SF برند SEW

این محصول در دسته گیربکس هایی قرار می گیرد که ساختار حلزونی با دنده های هلیکال داشته و می تواند نیرو را به صورت قائم یا نود درجه انتقال دهد. این محصول که هالو شافت یا شافت تو خالی دارد 4 عدد دنده داشته که سه عدد از آن ها هلیکال بوده و یک دنده مرکزی که متریال آن فسفر برنز یا برنج است.

تورک این محصول در بازه 43 تا 200 نیوتن متر بوده و نصب آن به صورت عمود و افقی به 4 شیوه متنوع ممکن است. در واقع این مدل گیربکس SEW شافت دار و فلنج بفل در یک زاویه قائم نود درجه ای روی سیستم مد نظر نصب می‌شود. زیرمجموعه‌های این سری و ویژگی های فنی آن‌ها را در جدول زیر عنوان کرده‌ایم.

مدل قطر شافت خروجی محدوده دور خروجی محدوده توان موتور گشتاورخروجی (نیوتن متر)
Type d∅ RPM KW NM
SF37 ۲۰ ۰.۰۱۴ تا ۲۰۶ ۰/۱۲ تا ۱/۵ ۱۱ تا ۱۱۰
SF47 ۲۵ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۲/۲ ۱۰۰ تا ۲۰۰
SF57 ۳۰ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۵/۵ ۱۰۰ تا ۳۳۰
SF67 ۳۵ ۰.۰۷ تا ۱۸۵ ۰/۱۸ تا ۷/۵ ۲۰۰ تا ۶۰۰
SF77 ۴۵ ۰.۰۵ تا ۱۷۴ ۰/۱۸ تا ۱۱ ۵۰۰ تا ۱۳۰۰
SF87 ۶۰ ۰.۰۵ تا ۱۷۸ ۰/۵۵ تا ۲۲ ۱۰۰۰ تا ۲۵۰۰
SF97 ۷۰ ۰.۰۴ تا ۱۶۹ ۰/۵۵ تا ۲۲ ۱۰۰۰ تا ۴۵۰۰
  • متریال چرخ دنده ها از جنس فولاد ضد سایش
  • محور استیل
  • کاسه نمد NBR دولبه CFW
  • بلبرینگ‌های استیل با تحمل باربری و شوک بالا
  • پوسته چدن
  • سیم پیچی مس
  • جنس بدنه  موتور : آلومینیوم و چدن
  • کلاس حرارتی عایق موتور: F
  • درجه محافظت: IP55
  • دارای ترمیستور حرارتی TF
  • نوع برق موتور: تک فاز و سه فاز
  • در دو نوع ترمز دار و بدون ترمز

گیربکس حلزونی اس ای دابلیو سری SH

این مدل از سری اس نیز تمام ویژگی های SF را دارد با این تفاوت که حالات نصب در آن 8 مدل متنوع بوده و به شیوه شافت تو خالی و با وصل شدن به شرینک دیسک یا بونفیکس با زاویه قائم روی دستگاه قرار می گیرد.

Type d∅ RPM KW NM
SH37 ۲۰ ۰.۰۱۴ تا ۲۰۶ ۰/۱۲ تا ۱/۵ ۱۱ تا ۱۱۰
SH47 ۲۵ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۲/۲ ۱۰۰ تا ۲۰۰
SH57 ۳۰ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۵/۵ ۱۰۰ تا ۳۳۰
SH67 ۳۵ ۰.۰۷ تا ۱۸۵ ۰/۱۸ تا ۷/۵ ۲۰۰ تا ۶۰۰
SH77 ۴۵ ۰.۰۵ تا ۱۷۴ ۰/۱۸ تا ۱۱ ۵۰۰ تا ۱۳۰۰
SH87 ۶۰ ۰.۰۵ تا ۱۷۸ ۰/۵۵ تا ۲۲ ۱۰۰۰ تا ۲۵۰۰
SH97 ۷۰ ۰.۰۴ تا ۱۶۹ ۰/۵۵ تا ۲۲ ۱۴۰۰ تا ۴۵۰۰

ویژگی های گیربکس حلزونی اس ای دبلیو سری SA

این سری به طور کامل مشابه سری SH است و تفاوتی که دارد در نصب آن می توان از بازویی استفاده کرد جدول زیر هم نشان دهنده مشخصات زیر مجموعه های این سری است:

Type d∅ RPM KW NM
SA37 ۲۰ ۰.۰۱۴ تا ۲۰۶ ۰/۱۲ تا ۱/۵ ۱۱ تا ۱۱۰
SA47 ۲۵-۳۰ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۲/۲ ۱۰۰ تا ۲۰۰
SA57 ۳۰-۳۵ ۰.۱۱ تا ۱۹۲ ۰/۱۸ تا ۵/۵ ۱۰۰ تا ۳۳۰
SA67 ۴۰-۴۵ ۰.۰۷ تا ۱۸۵ ۰/۱۸ تا ۷/۵ ۲۰۰ تا ۶۰۰
SA77 ۵۰-۶۰ ۰.۰۵ تا ۱۷۴ ۰/۱۸ تا ۱۱ ۵۰۰ تا ۱۳۰۰
SA87 ۶۰-۷۰ ۰.۰۵ تا ۱۷۸ ۰/۵۵ تا ۲۲ ۱۰۰۰ تا ۲۵۰۰
SA97 ۷۰-۹۰ ۰.۰۴ تا ۱۶۹ ۰/۵۵ تا ۲۲ ۱۰۰۰ تا ۴۵۰۰

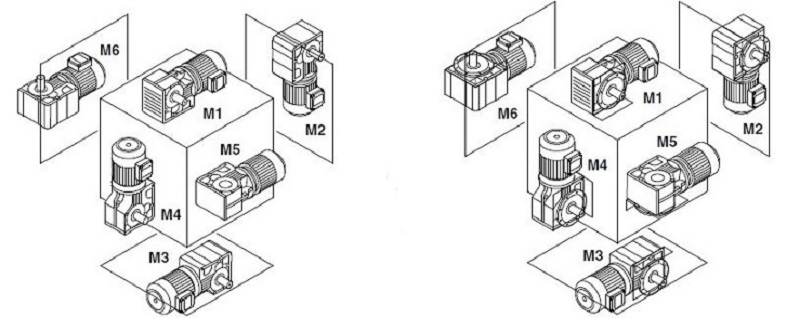

نحوه نصب گیربکس SEW حلزونی

نحوه نصب گیربکس حلزونی SEW

مزایای گیربکس مکعبی یا حلزونی SEW

از مزایای این محصول بسیار پیشرفته صنعتی می توان به، عملکرد اقتصادی، صدای کم و بار معلق مجاز بالا اشاره نمود.

اطلاعات فنی
نسبت تبدیل {i} 6/80تا 288/00
نسبت تبدیل چند طبقه  ای {i} 110 تا 33818
گشتاور خروجی {Nm} 43 تا 4000
توان موتور {KW} 0/12 تا 22

قیمت گیربکس حلزونی ساخت برند های مختلف را در اینجا بررسی کنید. + فروش با گارانتی معتبر و ارسال رایگان

انواع گیربکس هلیکال – حلزونی  SEW سری S

  • حلزونی فلنج دار یا پایه دار
  • گیربکس حلزونی فلنج دار B5 یا B14
  • گیربکس حلزونی هالو شافت یا تو پر
  • حلزونی هالو شافت انگشتی، شرینک دیسک، هالو شافت زبانه دار TorqLOC

آپشن های سری S

مدل سایز
37 47 57 67 77 87 97
S.. پایه دار S37 S47 S57 S67 S77 S87 S97
SF.. فلنج دار B5 SF37 SF47 SF57 SF67 SF77 SF87 SF97
SAF… فلنج دار / هالو شافت B5

SAF37



SAF47



SAF67



SAF67



SAF77



SAF87



SAF97

SHF… فلنج دار  / هالو شافت / شرینگ دیسک B5 SHF37 SHF47 SHF57 SHF67 SHF77 SHF87 SHF97
SA.. هالو شافت SA37 SA47 SA57 SA67 SA77 SA87 SA97
SH…c هالو شافت/ شرینگ دیسک SH37 SH47 SH57 SH67 SH77 SH87 SH97
ST.. هالو شافت / TorgLOC

ST37

ST47

ST57 ST67 ST77 ST87 ST97
SAZ… فلنج دار / هالو شافت B14 SAZ37 SAZ47 SAZ57 SAZ67 SAZ77 SAZ87 SAZ97
SHZ… فلنج دار / هالو شافت/ شرینگ دیسک B14 SHZ37 SHZ47 SHZ57 SHZ67 SHZ77 SHZ87 SHZ97

کاربرد گیربکس مکعبی اس ای دابلیو سری S

این نوع گیربکس در صنایع مختلفی مورد استفاده قرار می‌گیرد که مهمترین آن‌ها عبارت اند از:

  • بالابرها
  • کانوایرهای کوچک
  • صنایع غذایی
  • صنایع کاشی و سرامیک
  • نوار نقاله‌ها
  • صنایع سیمان
  • صنایع دارویی
  • آسیاب‌های کوچک
  • دیزل ژنراتوره
  • ماشین آلات بسته بندی
  • دستگاه نانوایی
  • آسانسورها
  • و…

اطلاعات فنی سری S

مدل محدوده نسبت تبدیل دور خروجی (دور بر دقیقه) ماکزیمم گشتاور مجاز (نیوتن متر) قطر شافت خروجی (میلی متر)
S37 6.8 تا 157.43 8.9 تا 206 92 20
S47 7.28 تا 201 7 تا 192 170 25
S57 7.28 تا 201 7 تا 192 295 30
S67 7.56 تا 217.41 6.4 تا 185 520 35
S77 8.06 تا 256.47 5.5 تا 174 1270 45
S87 7.88 تا 288 4.9 تا 178 2280 60
S97 8.26 تا 286.4 4.9 تا 169 4000 70

گیربکس حلزونی SEW سری W

گیربکس حلزونی  SEW سری W  نسل جدید گیربکس های حلزونی محسوب می شود و از امکانات خروجی 90 درجه ای بر خوردار می باشد. طراحی متفاوتی توسط شرکت تولیدی در این گیربکس اعمال شده است که این امر سبب شده تا افزایش بازدهی و سایش کمتر چرخ دنده ها را نسبت به گیربکس حلزونی معمولی داشته باشد.

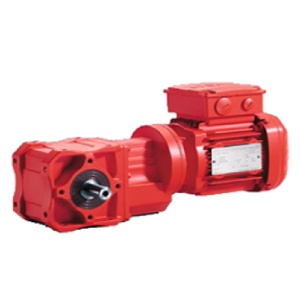

خرید گیربکس حلزونی SEW

مشخصات گیربکس مکعبی اس ای دبلیو سری W

الکتروگیربکس حلزونی Spiroplan اس ای دبلیو و از سری W در 5 سایز متفاوت (10 الی 47) و با نسبت دور 2/3 الی 75 تولید و روانه بازار و عرصه صنعت و کارخانجات می شود.

از موتور گیربکس حلزونی در صنایعی همچون ، صنایع غذایی ، در کانوایرهای کوچک ؛ نوار نقاله ها و کانوایرهای فرودگاهی و … استفاده می شود.

نحوه ی محاسبه ضریب ایمنی بر حسب دمای کاری

برای محاسبه این ضریب ،عواملی همچون نحوه عملکرد، اصطحکاک، خوردگی روی کارکرد، دمای محیط و حتی تایم کاری و … تاثیر گذار هستند. توجه داشته باشید که در انتخاب مناسب گیربکس دو عامل دمای محیط و مدت زمان چرخه بسیار با اهمیت هستند.

انواع سری های گیربکس حلزونی اس ای دبلیو سری W

سری گیربکس ویژگی گیربکس
W…
پایه دار
WF…
فلنج دار
WAF…
فلنج دار / هالوشافت
WA…
هالوشافت
WA…B
پایه دار / هالوشفت
WH..B
پایه دار / هالوشفت / شرینک دیسک
WHF..B
فلنج دار / هالوشفت / شرینک دیسک
WH…
هالوشفت / شرینک دیسک
WT…
هالوشفت ®TorqLOC

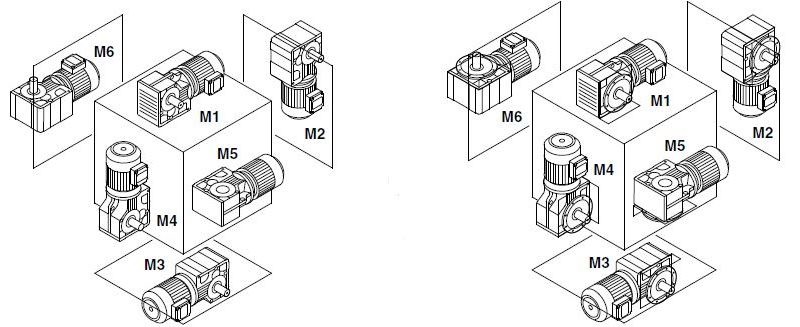

نحوه نصب گیربکس حلزونی سری W اس ای دبلیو

نحوه نصب گیربکس حلزونی SEW سری W

تعمیر و نگهداری

همیشه نگهداری و سرویس بر اساس یک برنامه منظم زمانی از اهمیت زیادی برخوردار است. چرا که شما با انجام این کار در بازه های زمانی مشخص از خرابی و آسیب گیربکس جلوگیری می کنید و دیگر هزینه زیادی را صرف تعمیر گیربکس نمی کنید. برای مثال از روغنی برای گیربکس استفاده کنید که رو پلاک آن از سوی کارخانه SEW درج شده است.

برای آموزش و کسب اطلاعات درباره پلاک گیربکس می توانید به مقاله آموزش پلاک خوانی مراجعه کنید.

همچنین می توانید لوازم یدکی گیربکس خود را از قسمت لوازم یدکی گیربگس در آرشا صنعت خریداری نمایید.


خرید از آرشا صنعت

جهت خرید گیربکس حلزونی SEW، و همچنین سایر گیربکس ها و الکتروموتورهای ایتالیایی و آلمانی، می توانید با مجموعه آرشا صنعت نماینده رسمی و عامل فروش برترین برندهای گیربکس های صنعتی تماس حاصل فرمایید. گیربکس های SEW در آرشا صنعت با یک سال گارانتی موتور و 10 سال خدمات پس فروش به شما خریداران عرضه می شود.

برند

SEW

گارانتی

دارد

نوع گیربکس صنعتی

حلزونی

ساخت کشور

آلمان
