گیربکس های SEW به چند دسته تقسیم می شوند؟
این ابرکمپانی آلمانی تولید کننده انواع موتورگیربکس های صنعتی است که انواع آن می توان به موارد زیر اشاره کرد :
- آویز
- هلیکال
- کرانویل
- حلزونی
- خورشیدی
- دور متغیر
- صنعتی
- استیل
همانطور که می دانید گیربکس های اس ای دبلیو تنوع و مدل های زیادی دارند که در قسمت قبل به آنها اشاره کردیم و در این قسمت به طور مختصر شما را با آنها آشنا می کنیم تا بتوانید گیربکس مناسب کاربری خود را با توان و فشار مورد نیاز انتخاب نمایید.
گیربکس SEW آویز (شافت موازی)
گیربکس SEW آویز سری F دارای خروجی آفست یا z هستند که در 11 سایز مختلف در آرشا صنعت موجود می باشد. نسبت های تبدیل دور گیربکس آویز سری F به صورت 3.77 تا 271.71 در حالت یک طبقه و از 87 تا 31434 در حالت دو یا سه طبقه می باشد. به سبب طراحی و ظاهر خاص این سری از گیربکس های اس ای دبلیو Parallel Shaft Helical را می توان در صنایعی مانند گیربکس جرثقیل، گیربکس هوادهی فاظلاب، کانوایرها، همزن و صنعت فولاد، شیمیایی و… استفاده کرد.
جهت اطلاعات بیشتر به قسمت گیربکس آویز اس ای دبلیو مراجعه کنید.
گیربکس SEW هلیکال (شافت مستقیم)
سری R در گیربکس های هلیکال یا شافت مستقیم اس ای دبلیو شامل سه نوع RX یا هلیکال یک طبقه، سری R یا هلیکال چند طبقه و سری هلیکال با یاتاقان پیشرفته یا RM را می توانید در انواع مختلف از فروشگاه آرشا صنعت خریداری فرمایید.
- سری R : پایه دار و نصب به صورت افقی
- سری RF : فلنج دار با نصب عمودی
- سری RX : پایه دار با نصب افقی تک طبقه
- سری RXF : فلنج دار، که به صورت افقی تک طبقه نصب می شود.
جهت اطلاعات بیشتر به هلیکال اسایدبلیو مراجعه نمایید.
SEW کرانویل (شافت بغل)
موتور گیربکس کرانویل پینیون اس ای دبلیو سری K را ممکن که با نام های دیگری مانند هلیکال اریب یا شافت از بغل نیز شنیده باشید. خروجی این سری از موتور گیربکس های اس ای دبلیو به صورت 90 درجه می باشد که قابلیت دریافت شفت خروجی از دو جهت با چرخ دنده هلیکال را دارد. گیربکس های کرانویل به دو صورت دو طبقه با سایزهای 19 تا 49 و سه طبقه در سایزهای 77 تا 187 دسته بندی می شوند.
انواع گیربک کرانویل پینیون
- به صورت پایه دار یا فلنج دار
- پایه دار B5 یا B14
- هالو شافت یا توپر
- هالو شافت با اتصال انگشتی، شرینک دیسک، هالو شافت زبانه دار یا TorqLOC
جهت اطلاعات بیشتر به بخش گیربکس کرانویل اسایدبلیو مراجعه کنید.
موتورگیربکس SEW حلزونی (مکعبی)
گیربکس حلزونی Worm Motor Gearbox یا گیربکس مکعبی سری S داری خروجی 90 درجه که از ترکیب گیربکس هلیکال با هلیکال حلزونی می باشد. این ترکیب باعث افزایش بازدهی، نسبت دور بیشتر می شود که از طرفی ابعاد این گیربکس فضای خیلی کمتری را هم نسبت هلیکال حلزونی معمولی اشغال می کند. همچنین کارکرد نرم و بی صدایی نیز دارد و طراحی آن منحصر به فرد است.
جهت اطلاعات بیشتر به قسمت گیربکس حلزونی اسایدبلیو مراجعه نمایید.
SEW سری X
استفاده از چرخ دنده های هلیکال متوالی در محور های موازی در سری X از گیربکس صنعتی اس ای دبلیو باعث شده تا گشتاور زیادی در دورهای پایین ایجاد گردد. از این سری گیربکس می توانید در صنایعی مثل سیمان، فولاد، پتروشیمی، مس و… استفاده کنید.
یرای کسب اطلاعات بیشتر می توانید به قسمت گیربکس سری X مراجعه کنید.
اس ای دبلیو خورشیدی Planetary
موتور گیربکس خورشیدی سری P با اینکه ابعاد کوچک تری نسبت دیگر گیربکس ها دارد، اما می تواند گشتاور خروجی بالایی را تحمل کند. این گیربکس در دو سری P.RF (ساده) و P.KF که به صورت اریب است، در 11 مدل از 002 تا 102 تولید می شود. نصب این گیربکس از طریق پایه و فلنج امکان پذیر است.
جهت اطلاعات بیشتر به بخش اسایدبلیو خورشیدی مراجعه نمایید.
اس ای دبلیو دور متغیر
گیربکس های دور متغیر یا گیربکس واریاتور با دو کد VU و VZ نشان داده می شود. واریاتور به کمک یک تسمه V شکل می تواند دور خروجی را کاهش دهد. کدهای VU و VZ با نسبت های تبدیل 1:4، 1:6 و 1:8 تولید می شود که می توانید از آرشا صنعت تهیه کنید. به غیر از این دو کد، کد دیگری هم با نام D وجود دارد که مدل دیسک اصطکاکی این گیربکس است که تا توان 11 کیلووات به شما عرضه می شود. کد D به طور معمول با نسبت های 1:4 و 1:5 تولید می شود و سایزهای آن از D16 تا D46 در دسترس است.

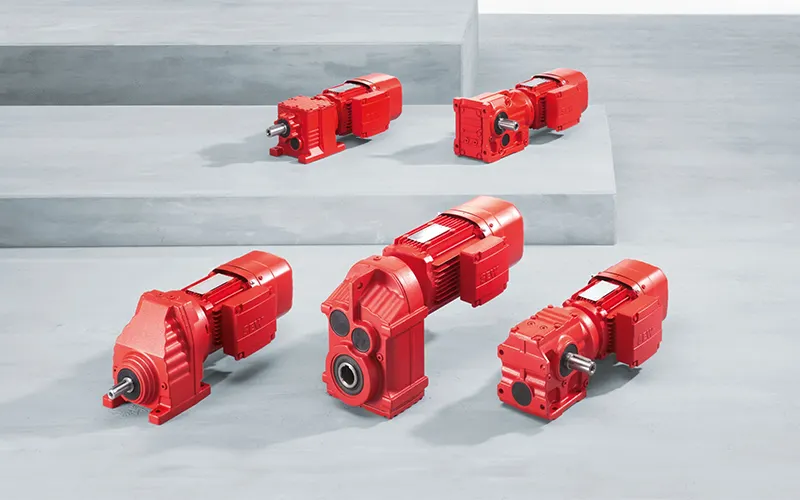

نمایندگی گیربکس SEW در ایران کجاست؟
مجموعه آرشا صنعت نماینده رسمی و عامل فروش گیربکس های اسایدبلیو در ایران است. چنانچه نیاز به قطعات ، لوازم یدکی ، الکتروموتور و گیربکس های اس ای دبلیو دارید می توانید با ما تماس بگیرید. تمامی محصولات این برند ۱ سال گارانتی تعویض و ۵ سال خدمات پس از فروش توسط آرشا صنعت عرضه می گردد.
برای مشاوره و کسب اطلاعات بیشتر می توانید همین حالا با واحد فروش این مجموعه تماس حاصل فرمایید.
چرا SEW بخرم؟
- صرفه جویی در هزینه
- بهینه سازی شده برای محیط زیست
- گشتاور مناسب
- کاهش سرعت
نحوه کارکرد گیربکس های اس ای دبلیو به گونه ای است که به دلیل ضرب گشتاور و کاهش سرعت باعث می شود تا سیستم کلی گیربکس عملکرد بهتری داشته باشد. که در نتبجه کاهش هزینه را به دنبال دارد. افزایش گشتاور سری گیربکس های اس ای دبلیو باعث کاهش سرعت خروجی می شود که این کاهش باعث بهبود کارکرد می شود. همچنین انرژی کمتری نیز استفاده می گردد که برای محیط زیست بسیار مناسب است.
گارانتی و خدمات پس فروش آرشا صنعت
تمامی موتور گیربکس های اس ای دبلیو که از آرشا صنعت خریداری می کنید دارای یک سال گارانتی موتور و 10 سال خدمات پس از فروش می باشد. که همراه با گواهینامه رسمی کارخانه اس ای دبلیو به شما ارائه می گردد.
چرا اسایدبلیو بهترین است؟
محصولات کمپانی اس ای دبلیو آلمان بدون شک از برترین و با کیفیت ترین گیربکس ها و الکتروموتورهای موجود در بازار هستند. این کمپانی که نام کامل آن SEW-Eurodrive است به عنوان یک برند پیشرو در صنعت شناخته می شود.
این شرکت یک کمپانی آلمانی است که در سال 1931 توسط Christian Pähr تاسیس شد و در حال حاضر بیش از 17.000 کارمند در سراسر جهان دارد. این کمپانی با فروش سالیانه بالغ بر 2.8 میلیارد دلار یکی از بهترین ها در زمینه ساخت و تولید های صنعتی می باشد که محصولات آن در ایران توسط آرشا صنعت عرضه می شوند. این مدل امروزه به عنوان پیشتاز در تکنولوژی حرکت و اتوماسیون صنعتی، به عنوان حل کننده چالش ها در زمینه حرکت و انتقال شناخته شده است.
برای اطلاعات بیشتر به بخش تاریخچه اسایدبلیو مراجعه کنید.
مشخصات فنی
در این بخش نمونه ای از چدول سری K ،F ،R و S را مشاهده می کنیم در کل دو نوع جدول برای مشخصات فنی داریم :
- برای سرعت خروجی استاندارد بر اساس توان اسمی موتور محرکه (Pm – کیلووات)
- برای سرعت خروجی پایین در گیربکس های چند طبقه بر اساس بیشترین تورک خروجی مجاز (Ma max – نیوتن متر)
Pm [kW] |
na [1/min] |
Ma [Nm] |
i |
FRa1) [N] |
SEW-fB | ![]() |
m [kg] |
توان اسمی | سرعت خروجی | گشتاور خروجی | نسبت تبدیل | ماکزیمم بار مجاز بر روی شافت خروجی | سرویس فاکتور | مدل | وزن |
Ma max [Nm] |
na [1/min] |
i |
FRa1) [N] |
![]() |
m [kg] |
ماکزیمم گشتاور خروجی | سرعت خروجی | نسبت تبدیل | ماکزیمم بار مجاز بر روی شافت خروجی | مدل | وزن |
جدول تلرانس های گیربکس ها
تلرانس ارتفاع شافت
ارتفاع شافت | تلرانس |
H ≤ 250 mm | 0.5- میلی متر |
H > 250 mm | 1- میلی متر |
تلرانس قطر
قطر شافت خروجی | تلرانس |
Ø ≤ 50 mm | ISO k6 |
Ø > 50 mm | ISO m6 |
سایز پیچ های انتهای شافت
قطر شافت خروجی | سایز پیچ |
Ø = 7…10 mm | M3 |
Ø > 10…13 mm | M4 |
Ø > 13…16 mm | M5 |
Ø > 16…21 mm | M6 |
Ø > 21…24 mm | M8 |
Ø > 24…30 mm | M10 |
Ø > 30…38 mm | M12 |
Ø > 38…50 mm | M16 |
Ø > 50…85 mm | M20 |
Ø > 85…130 mm | M24 |
Ø > 130 mm | M30 |
فلنج ها
قطر | سایز فلنج | تلرانس |
Ø ≤ 230 mm | فلنج با ابعاد A120 تا A300 | ISO j6 |
Ø > 230 mm | فلنج با ابعاد A350 تا A660 | ISO h6 |
پیچ های چشمی
مدل گیربکس یا موتور | Screw-on lifting eyebolts | Screw-on eyebolts | Cast-on suspension eye lugs |
R..37-R..57 | – | • | – |
R..67-R..107 | • | – | |
RX57-RX67 | – | • | – |
RX77-RX107 | • | – | – |
F..27-F..157 | – | – | • |
K..37-K..157 | – | – | • |
K..167-K..187 | • | – | – |
S..37-S..47 | – | • | – |
S..57-S..97 | – | – | • |
≥ DV112 | • | – | – |
دریچه تخلیه هوا
پیچ تخلیه هوا در نقشه گیربکس ها نشان داده شده است. با توجه به شیوه نصب شدن از M1 تا M6 در کارخانه ممکن است دریچه تخلیه هوا در این نقاط قرار داده شود در نتیجه ممکن است اندکی خطوط تراز را تغییر بدهد.
هالو شافت زبانه دار
گیربکس های هالو شافت سری FV.. در ابعاد 27 تا 107 و سری KV.. در ابعاد 37 تا 107 با هالو شافت زبانه دار مطابق با استاندارد DIN 5480 عرضه می شوند.
وضعیت بازوی گشتاور
تصویر زیر به خوبی نشان دهنده وضعیت بازو گشتاور در گیربکس حلزونی و اسپیروپن است.
جهت اطلاعات بیشتر می توانید کاتالوگها را دانلود کنید. همچنین می توانید به وب سایت SEW Eurodrive مراجعه فرمایید.
