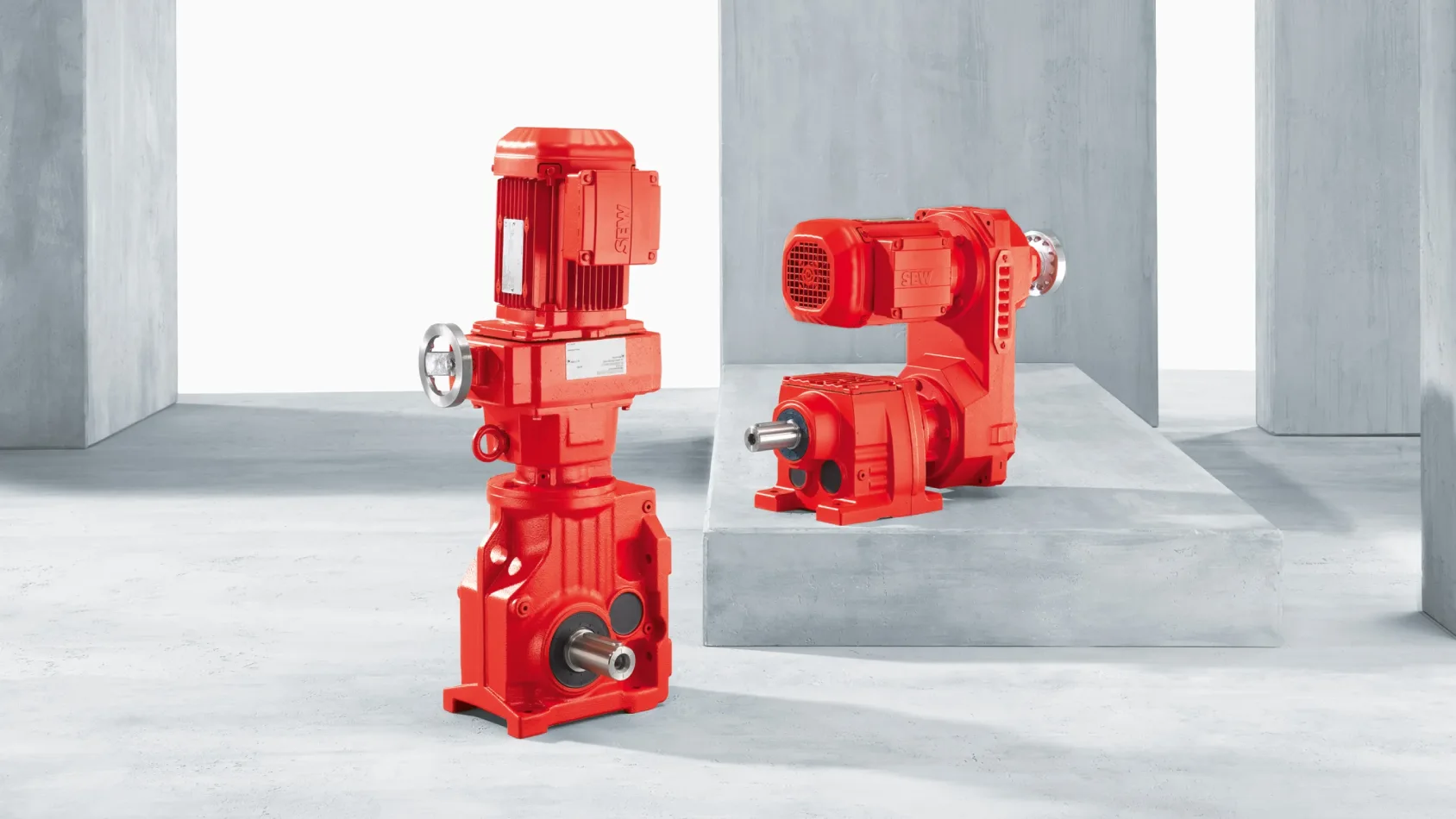

گیربکس دور متغیر SEW

گیربکس دور متغیر SEW در ۲ سری  VARIBLOC و VARIMOT، با قیمت هایی بسیار ارزان و انعطاف پذیری بالا به بازار عرضه شده اند و آن ها را می‌توان روی گیربکس‌ هلیکال (هلیکال شافت موازی (parallel sHaft helical)، هلیکال مخروطی (helical-bevel) و هلیکال حلزونی (helical-worm)) به راحتی نصب کرد که نشان از سازگاری بسیار بالا آن ها دارد. گشتاور خروجی زیاد و سرعت خروجی پایین از ویژگی های اصلی این سری گیربکس های SEW است. این درایوها، در صنایع مختلف مانند صنایع شیمیایی، صنایع ساختمانی، صنایع غذایی و همچنین تولید کالاهای خاص کاربرد دارند.

پرتوان بودن این سری گیربکس ها، آنها را به منظور استفاده در صنایع شیمیایی و ساختمانی مقرون به صرفه و کاربردی کرده است. امکان تغییر سرعت چرخش موتور به صورت دستی و یا اتومات هم از خصوصیات منحصر به فرد آنها به شمار می‌رود. اما باید به این نکته اشاره کنیم که تنظیمات قابل اعمال تنها روی سرعت اجرا می‌شوند و نمی‌توان فرکانس را تغییر داد.

مزایای گیربکس واریاتور  SEW

• نیرومند با توان بالا به دلیل سرعت گشتاور شروع
• دارای گیربکس کاهنده
• دارای ضریب دنده ( بسته به سایز)
• امکان تنظیم دستی سرعت یا از طریق کنترل از راه دور را دارد.
• قابلیت تنظیم سرعت حتی در حالت سکون (این قابلیت تنها مخصوص گیربکس‌های دور متغیر سری VARIMOTR است.)
• مقاوم در برابر انفجار در ضمن این سطح مقاومت مطابق با دستورالعمل فنی شماره ۹۴/۹/EC  و یا ATEX 100a است.
• نویز گیربکس های Sew بسیار کمتر از میزان حداکثری تعریف شده است. دستورالعمل فنی VDI به شماره ۲۱۵۹ برای دنده‌های گیربکس و همچنین دستورالعمل شماره EN ۶۰۰۳۴ برای موتورهای گیربکس است.

استاندارد های حفاظتی گیربکس سرعت متغیر SEW

این محصول مناسب برای بهره برداری در محیط های بسیار خشن مرطوب و شیمیایی بوده و دارای استاندارد های حفاظت از سطح (OS1/OS2/OS3) است. گیربکس های VARIBLOC و VARIMOT دارای پوشش ویژه‌ای هستند که پوشش داخلی را در برابر خوردگی حفاظت می‌کند. ضمناً در گیربکس سری VARIBLOC به منظور حفاظت از قرقره‌های متغیر در برابر خوردگی، لایه مخصوصی در نظر گرفته شده است.

در گیربکس سری VARIMOT قرقره درایوینگ به وسیله لایه محکمی از فلز کروم کاور شده است.، رنگ این محصولات به صورت پیش فرض آبی متمایل ه خاکستری است با کد رنگ RAL ۷۰۳۱ و مطابق با استاندارد DIN ۱۸۴۳. در ضمن تمام قطعات آن ها از متریال های ضد زنگ تولید شده اند.

ماشین تحریک کننده و گیربکس ها باید روی یک محور نصب شوند. با ترکیب گیربکس‌ دور متغیر چند مرحله‌ای با یک گیربکس چند مرحله‌ای، می‌توان به سرعت‌های خروجی بسیار کم دست یافت. که برای این کار نیاز به یک گیربکس هلیکال به عنوان گیربکس دوم است.

ترمز SEW یک ترمز دیجیتال الکترومغناطیسی و با یک سیم‌پیچ DC است که از طریق الکتریسیته کار می‌کند. اساس کار آن ها نیروی جاذبه است و در صورتی که دارای اهرم دستی آزادسازی باشند می‌توان آنها را به روش مکانیکی هم جدا کرد. قسمت مشترک موتور و ترمز محافظ انتهای یاتاقان ترمز است. ساختار یکپارچه آن، امکان داشتن گیربکس‌هایی جمع و جور و مستحکم را فراهم می‌کند.

انواع و مدل‌های گیربکس دور متغیر اس ای دبلیو

در نامگذاری این گیربکس ها از علائم اختصاری که هر کدام بیانگر ویژگی خاصی است استفاده شده است.

• VU: گیربکس VARIBLOC که جریان توان آن‌ها به صورت U -شکل باشد.
• VZ: گیربکس VARIBLOC که جریان توان آن‌ها به صورت Z-شکل باشد.
• D: گیربکس VARIMOT با علامت D شناخته می شوند.

اطلاعات فنی سری VU/VZ

برای به وجود آوردن دور مورد نیاز در این سری امکان مونتاژ و کوپله با کلیه موتور گیربکس‌های SEW فراهم شده است. این سری از گیربکس‌های دورمتغیر اس ای دبلیو مناسب کاربری‌هایی تا ۴۵ کیلووات است.

ویژگی‌های سری VU/VZ

• امکان انتخاب کنترلی یا دستی
• کارکرد آسان و نرم
• امکان تنظیم دور به صورت ۱:۴، ۱:۶ و ۱:۸
• افزایش گشتاور در استارت

اطلاعات فنی سری D

موتور گیربکس‌های مدل دیسکی در برند اس ای دبلیو با کد D نشان داده می‌شوند و تا توان ۱۱ کیلووات تولید می‌شوند. نسبت‌های تبدیل معمولا در این سری به صورت ۱:۴ و ۱:۵ است. سایز بندی گیربکس‌های سری D از کد D16 تا D46 می‌باشد. در این سری Power Plow موتور الکتریکی که همان جریان توان است، بوسیله مخروط پولی بر روی شافت، به رینگ اصطکاک و در آخر به شافت انتقال پیدا می‌کند. این سری موتور ترمزدار یا بدون ترمز AV بوده که توسط فلنج نصب گردیده و به خاطر داشتن دیسک نیازی به تعمیر و نگهداری ندارد.

ویژگی‌های سری D

• قابلیت نصب به صورت پایه و فلنج
• حداکثر توان ۲.۲ کیلووات
• امکان تغییر سرعت از راه دور و دستی
• امکان ترکیب با موتور گیربکس ماژولار DR
• محدوده سرعت: ۱:۵

گیربکس دور متغیر SEW سری VARIBLOC

گیربکس دور متغیر SEW سری VARIBLOC موتور های AC دارند که بر روی فلنج نصب می شود. سرعتشان را می توان دستی و یا به صورت کنترل از راه دور تغییر داد. محدوده تنظیم سرعت آن‌ها ۱: ۳ تا ۱: ۸ بوده و  که می شود با نصب گیربکس های متصل آن را افزایش داد. این گیربکس‌ها، مجاز به کار با موتور ۲ قطبی یا سرعت دو قطبی نیستند. جریان توان آن‌ها نیز، به صورت -Uشکل یا Z –شکل است.

مشخصات فنی VARIBLOC

اجزاء SEW سری VARIBLOC

• سر کنترلی برای تنظیم قسمت جلو
• قرقره (پولی)‌های متغیر (variable pulleys)
• تسمه V-Belt پهن
• کاور یاتاقان
• هوزینگ پولی دو قسمتی
• گیربکس کاهنده متصل شده در پایانه خروجی
• فلنج خروجی
• موتور گیربکس

ویژگی های گیربکس VARIBLOC

• حداکثر توان تا ۴۵ کیلووات
• بازه تنظیم سرعت: ۱:۴، ۱:۶ و ۱:۸
• جریان فشار به صورت U شکل یا Z شکل
• قابل ترکیب با گیربکس های هلیکال
• طراحی‌های متنوع
• سازگار با دستگاه های دیگر
• امکان نصب بر روی پایه و فلنج
• امکان استفاده بدون گیربکس کاهنده برای ماشین انتقال قدرت
• می توان آن‌ها را با گیربکس‌های دارای موتور مجهز سیستم مدولار ترکیب کرد تا با استاندارد های بهره وری IE1 و IE2 تطابق داشته باشند.
• ضریب دنده های متنوع
• به صورت دستی و یا کنترل از راه دور، به آسانی سرعتش تنظیم می‌شود.

کاربرد ها

• سیستم‌های نقاله
• پمپ
• گیربکس نوار نقاله حلزونی
• صنعت مصالح ساختمانی
• ماشین‌های دارای طراحی خاص

گیربکس سرعت متغیر اس ای دبلیو VARIMOT

گیربکس دور متغیر SEW سری VARIMOT نیاز به تعمیر و نگهداری دارای دیسک های اصطکاکی هستند. گیربکس‌ها دارای موتورهای AC نصب شده بر روی فلنج هستند که هم ترمز دار و هم بدون ترمز آن موجود است. از این گیربکس‌ها برای کنترل سرعت متغیر با نوسان تغییرات بسیار بالا استفاده می‌‌شود. جریان توان موتور، از طریق پولی مخروطی موجود بر روی یک شفت، به رینگ اصطکاکی و سپس به شفت خروجی منتقل می‌شود. محدوده تنظیم سرعت از ۱: ۴ تا ۱: ۵ می‌باشد و امکان گسترش را با نصب موتور های تغییر قطب دارد.

اجزاء گیربکس دور متغیر sew سری VARIMOT

• شفت خروجی
• پلیت گیربکس
• پلیت تنظیم
• کاور هوزینگ
• قرقره (پولی) درایوینگ (driving pulley)
• یاتاقان غلطک سوزنی (Needle Roller Bearing)
• هوزینگ
• شفت توخالی (hollow shaft)
• رینگ اصطکاکی

ویژگی‌های سرعت متغیر VARIMOT

• ماکزیموم توان: تا ۲.۲ کیلو وات
• محدوده سرعت تنظیم: ۱:۵
• تنظیم خودکار فشار تماس بین قطر درایو و رینگ اصطکاکی مورد نیاز برای انتقال گشتاور
• قابلیت تنظیم سرعت موتور در حالت سکون
• امکان نصب بر روی پایه یا فلنچ
• می‌توان آن را بدون گیربکس کاهنده برای ماشین انتقال دهنده قدرت استفاده کرد.
• قابلیت ترکیب با گیربکس‌های دارای موتور بهره‌مند از سیستم مدولار DR
• ضریب دنده های متنوع با توجه به سایز
• تغییر سرعت دستی و با کنترل از راه دور

مشخصات فنی

کاربرد ها

• سیستم‌های نقاله ساده
• پمپ
• میکسر و همزن ها
• صنایع و مصالح ساختمانی
• ماشین های دارای طراحی خاص

نکته : سرعت خروجی واقعی به بار موتور و شرایط محیطی بستگی دارد.

گیربکس دور متغیر اس ای دبلیو سری D

این سری از گیربکس های SEW از نوع دیسک اصطکاکی هستند که با کد D تولید می‌شوند. این کد را می‌توانید تا توان ۱۱ کیلووات از آرشا صنعت خریداری فرمایید. گیربکس دور متغیر کد D با نسبت های ۱:۴ و ۱:۵ عرضه می‌گردند. سایز بندی این سری از گیربکس دورمتغیر SEW به صورت D16 تا D46 می‌باشد. در این گیربکس های کد D جریان توان بوسیله مخروط پولی روی شافت، به رینگ اصطکاکی و در آخر به شافت انتقال پیدا می‌کند. این سری موتور ترمزدار یا بدون ترمز AV می‌باشد که به کمک فلنج نصب شده است و به دلیل داشتن دیسک، دیگر نیازی به تعمیرات و نگهداری ندارد.

ویژگی های دور متغیر سری D

• قابلیت نصب به صورت پایه و فلنج
• حداکثر توان: ۲.۲ کیلووات
• امکان تغیر سرعت از فاصله دور و دستی
• قابلیت ترکیب با موتور گیربکس ماژولار DR
• محدوده سرعت: ۱:۵

راهنمای انتخاب گیربکس دور متغیر SEW

انتخاب صحیح گیربکس دور متغیر SEW به نوع کاربرد، توان مورد نیاز، شرایط محیطی و میزان دقت در کنترل سرعت بستگی دارد. از آنجایی که سری‌های VARIBLOC، VARIMOT و D هرکدام برای شرایط کاری مشخصی طراحی شده‌اند، آشنایی با تفاوت‌های آن‌ها نقش مهمی در افزایش راندمان و طول عمر سیستم دارد.

چه زمانی گیربکس دور متغیر VARIBLOC انتخاب مناسبی است؟

اگر به دامنه تغییر سرعت وسیع، توان بالا و امکان ترکیب با گیربکس‌های هلیکال نیاز دارید، سری VARIBLOC بهترین گزینه خواهد بود. این سری برای کاربردهای صنعتی سنگین و نیمه‌سنگین مانند نقاله‌ها، صنایع سیمان، ماشین‌آلات ساختمانی و خطوط انتقال قدرت طراحی شده و امکان تنظیم سرعت به‌صورت دستی یا از راه دور را فراهم می‌کند. VARIBLOC انتخابی مناسب برای محیط‌های خشن، مرطوب و شیمیایی است که پایداری مکانیکی اهمیت بالایی دارد.

چه زمانی گیربکس دور متغیر VARIMOT توصیه می‌شود؟

در کاربردهایی که کنترل دقیق سرعت، تنظیم دور در حالت سکون و پاسخ سریع به تغییر بار اهمیت دارد، سری VARIMOT گزینه‌ای ایده‌آل محسوب می‌شود. این گیربکس‌ها به دلیل ساختار دیسکی اصطکاکی، برای میکسرها، همزن‌ها، پمپ‌ها و سیستم‌هایی با نوسان بار بالا بسیار مناسب هستند. اگر دقت عملکرد و نرمی تغییر سرعت اولویت شماست، VARIMOT انتخاب بهتری نسبت به سایر مدل‌ها خواهد بود.

گیربکس دور متغیر سری D برای چه کاربردهایی مناسب است؟

سری D برای کاربردهای سبک تا نیمه‌سنگین با توان محدود و فضای نصب کوچک طراحی شده است. این سری انتخابی اقتصادی برای سیستم‌های ساده‌تر مانند نقاله‌های سبک، ماشین‌آلات خاص و تجهیزات انتقال قدرت با نیاز به تغییر سرعت محدود محسوب می‌شود. در صورتی که به یک راهکار جمع‌وجور، مقرون‌به‌صرفه و قابل اطمینان نیاز دارید، گیربکس دور متغیر سری D می‌تواند پاسخگوی نیاز شما باشد.

مشاوره تخصصی قبل از خرید

با توجه به تنوع بالای مدل‌ها و شرایط کاری متفاوت، انتخاب نهایی گیربکس دور متغیر SEW بهتر است با مشاوره کارشناسان فنی آرشا صنعت انجام شود. این مجموعه با بررسی دقیق نیاز پروژه، مناسب‌ترین سری و مشخصات فنی را پیشنهاد داده و مسیر خریدی مطمئن و بهینه را برای شما فراهم می‌کند.

شما می‌توانید گیربکس های دور متغیر SEW را از آرشا صنعت نمایندگی رسمی پخش و فروش گیربکس و الکتروموتورهای SEW در ایران، خریداری فرمایید. تمامی موتور گیربکس های SEW که از این مجموعه خریداری می‌کنید، دارای یک سال گارانتی موتور و ۱۰ سال خدمات پس فروش است که همراه با گواهینامه رسمی محصول از شرکت اس ای دبلیو به شما خریداران ارائه می‌گردد.
