گیربکس دور متغیر بونفیلیولی bonfiglioli با مهندسی جدید و ساز و کار جدید ساخته شده که بازده دستگاه را زیاد می کند و باعث می شود طول عمر قطعات افزایش یابد. در ضمن می توان این مدل را با انواع گیربکس های هلیکال و … ساخت همین برند نیز متصل کرد. بیشتر محصولات این برند تحت سری وی ساخته می شوند. این حرف به معنای دور مغیر است.از ویژگی های بارزی که دارند بازده بالا و مقرون به صرفه بودن آن هاست..
بازه تنظیم سرعت از بیشترین مقدار به کمترین در این محصول برابر با ۵.۲ بار می‌باشد که کاهش آن از طریق گیربکس کاهنده امکان پذیر است. محدوده توان این گیربکس برابر با ۰/۱۸ تا ۹/۲ کیلو وات می‌باشد. در صورت اضافه شدن گیربکس هلیکال نسبت کاهشی قابل دسترسی 2.5 تا 6.3 خواهد بود. در ضمن این مدل همراه با یک ترمز استاندارد الکتروموتور ای سی عرضه می شود.
مشخصات گیربکس دور متغیر بونفیلیولی
خروجی
- قابلیت نصب بر روی پایه و فلنج
- شافت خروجی در سری‌های متریک و اینچی
- سازگاری کامل با گیربکس‌های حلزونی و هلیکال
ورودی
- آداپتورهای موتور IEC و NEMA
- شافت ورودی
جدول مشخصات فنی
| مدل گیربکس | بک‌لش استاندارد گیربکس
(Std Backlash) |
دامنه نسبت | جنس |
| V 0.25 | ۴ | ۱:۵.۵ | آلومینیوم |
| V 0.5 | ۸ | ۱:۵.۵ | چدن با مقاومت بالا |
| V 1 | ۱۶ | ۱:۵.۵ | چدن با مقاومت بالا |
| V 2 | ۳۵ | ۱:۵.۵ | چدن با مقاومت بالا |
| V 3 | ۵۶ | ۱:۵.۵ | چدن با مقاومت بالا |
| V 5.5 | ۷۲ | ۱:۵.۵ | چدن با مقاومت بالا |
| V 10 | ۱۴۴ | ۱:۵.۵ | چدن با مقاومت بالا |
روش تنظیم سرعت گیربکس
- به صورت دستی با کمک دستگیره
- از طریق یک مکانیزم ریموت با کمک کنترل از راه دور
- از طریق کیت تنظیم سرعت با کمک آپشن نمایشی
سه نکته مهم در خصوص تنظیم سرعت :
- زمانی که گیربکس دور متغیر در وضعیت سکون قرار دارد از کنترل ریموت نباید استفاده شود.
- سرعت ورودی کمتر از ۳۰۰ دور در دقیقه توصیه نمی‌شود.
- دستگیره نباید در حالتی که گیربکس دور متغیر در وضعیت سکون قرار دارد، چرخانده شود.
وجه تمایز گیربکس گیربکس دور متغیر بونفیلیولی
یکی از ویژگی هایی که این محصول را بسیار منحصر به فرد می کند توانایی کار کردن بیش از حد تعیین شده گشتاور و همچنین جلوگیری از ایجاد لغزش در سیستم درایو است. اگر این پیشگیری انجام نشود عمر دستگاه به شدت کاهش می یابد.
توان گیربکس به وسیله سیستم درایو تامین می شود. میزان فشاری که گیربکس تحمل می کند به وسیله موتور ویتور که حداکثر خروجی را تامین می کند سنجیده می شود. این فرایند به کمک سنجش کشش جریان توسط موتور صورت می گیرد.
اگر میزان مصرف واقعی اندازه‌گیری شده، بالاتر از میزان مصرف تعیین و اعلام شده بر روی پلیت موتور باشد، می توان گفت که دور انتخاب شده پیش نیاز های لازم را فراهم نمی کند. باید توجه داشت که این نتیجه گیری تنها در زمانی می‌تواند معتبر باشد که moto variator در اوج شاخص دور در دقیقه خود کار می‌کند،
هنگامی که کشش جریان (current drawn) فعلی برابر یا کمتر از مقدار تعیین شده موتور است، به این معنی است که سایز motovariator به درستی انتخاب شده است و موتور با حداکثر توان خود کار می کند. به این نکته توجه کنید که تعداد استارت های مجاز دستگاه 9 تا 10 عدد است و این محدوده برای حفظ طول عمر دستگاه مشخص شده است.

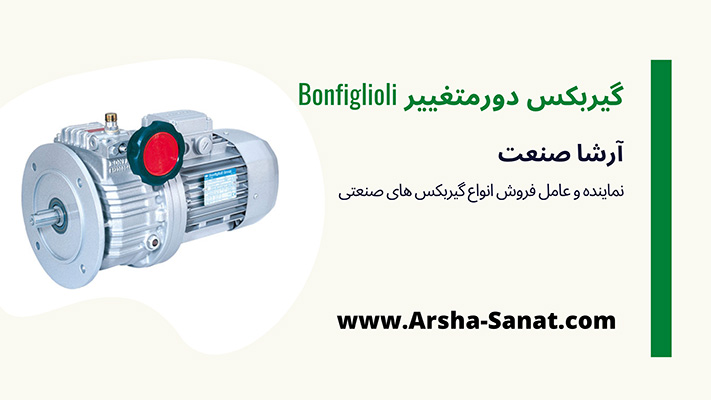

گیربکس دور متغیر بونفیلیولی سری V
موتور گیربکس دور متغیر Bonfiglioli سری V یکی از محصولات بونفیلیولی می باشد که به صورت مکانیکی در یک رنج مشخص قرار دارد. این گیربکس دور متغیر بسته به توان ورودی دارای سایز های مختلفی می باشد که می توان برای فعالیت های مختلف از آنها استفاده کرد. این محصولات در کشور ایتالیا و با استفاده از جدیدترین ماشین آلات و با کیفیت ترین متریال تولید می شوند و همین امر نیز باعث شده تا طول عمر بسیار بالایی داشته باشند. این شرکت از سال 1956 تاسیس شده و از همان ابتدا در تولید گیربکس هایی با کیفیت بالا فعالیت داشته است.
مشخصات فنی موتور گیربکس دور متغیر Bonfiglioli سری V
این الکتروگیربکس در بسیاری از صنایع کاربرد دارد و به دلیل کارکرد دستی، عملکرد راحت تری را برای مصرف کننده فراهم می کند. فعالیت این گیربکس بسیار نرم بوه و سر و صدای آن بسیار اندک می باشد و حتی می توان گفت بی سر صدا کار می کند.
بررسی و خرید گیربکس دور متغیر در این بخش از وب سایت آرشا صنعت.
همچنین کاربرد این محصول در صنایع مختلفی می باشد اما در صنعت غذایی و دارویی، کاشی و سرامیک به مقدار بیشتری مورد استفاده قرار می گیرد. از خصوصیات این محصول می توان به قابلیت نصب آن بر روی پایه و فلنج و سازگاری کامل با گیربکس های حلزونی و هلیکال را اشاره کرد. تنظیم سرعت این محصول با کمک دستگیره تعبیه شده برای آن قابل انجام می باشد و البته می توانید با استفاده از یک ریموت از راه دور نیز تنظیم را انجام دهید.
مشخصات فنی موتور گیربکس دور متغیر Bonfiglioli سری V را در ادامه برای شما آورده ایم :
| دور الکتروموتور | 900 | 1400 | 3000 |
| دور خروجی واریاتور | 125-650 | 190-1000 | 410-2150 |
| مدل گیربکس | بک‌لش استاندارد گیربکس (Std Backlash) |
دامنه نسبت | جنس |
|---|---|---|---|
| V 0.25 | 4 | 1:5.5 | آلومینیوم |
| V 0.5 | 8 | 1:5.5 | چدن با مقاومت بالا |
| V 1 | 16 | 1:5.5 | چدن با مقاومت بالا |
| V 2 | 35 | 1:5.5 | چدن با مقاومت بالا |
| V 3 | 56 | 1:5.5 | چدن با مقاومت بالا |
| V 5.5 | 72 | 1:5.5 | چدن با مقاومت بالا |
| V 10 | 144 | 1:5.5 | چدن با مقاومت بالا |
موارد مهم جهت بررسی
ظرفیت حرارتی
ظرفیت حرارتی باید برابر و یا بیشتر از میزان تحمیلی کاربرد مد نظر باشد. در صورت عدم وجود این شرایط گیربکس بزرگتری را انتخاب شده و یا از یک سیستم خنک کننده استفاده شود.
حداکثر گشتاور
حداکثر گشتاور در گیربکس، نباید از ۲۰۰٪ گشتاور Mn2 بیشتر باشد. در صورت نیاز از دستگاه های محدود کننده استفاده شود.
بارهای شعاعی
بررسی شود که بارهای شعاعی اعمال شده در شافت خروجی، در محدوده مقادیر مجاز تعیین شده در دفترچه راهنما قرار گرفته باشند. و اگر از این محدوده بالاتر باشند، از یک گیربکس بزرگتر استفاده شود یا تنظیمات تحمل سیستم اصلاح شوند. تمام مقادیر اعلام و تعیین شده در در کاتالوگ، به بارهای اعمال شده در اواسط نقطه شفت اشاره دارد. بنابراین، هنگام بررسی، این شرایط باید در نظر گرفته شود و در صورت لزوم، با استفاده از معادلات مناسب، بار مجاز در فاصله X مورد نیاز تعیین شود.
بارهای محوری
این مقیاس نیز باید برابر با استاندارد تعیین شده در دفترچه راهنما باشد.
الکتروموتورها
زمانی که الکتروموتور ها نصب می شوند باید مطمئن شوید که شافت و فلنج دقت لازم را دارند. هنگامی که یک موتور برای یک گیربکس دور متغیر با واحد دیفرانسیل متفاوت نصب می‌شود، باید روغن کاری روی شفت به صورت استاندارد و مناسب انجام شود تا از نشت روغن جلوگیری به عمل آید.
آرشا صنعت
آرشا صنعت نماینده و عامل فروش انواع گیربکس های صنعتی و نماینده فروش SEW در ایران می باشد. این مجموعه خدمات تامین ، تجهیز و نگهداری واحدهای صنعتی را انجام می دهد. جهت استعلام قیمت و اطلاعات بیشتر با کارشناسان این مجموعه تماس حاصل فرمایید.
