گیربکس هلیکال اس ای دبلیو

4.7/5 - (4 امتیاز)
برند : SEW
گارانتی : دارد
نوع گیربکس : هلیکال
ساخت کشور : آلمان

۳۰ سال سابقه
برترین برندها
تعمیرات گیربکس های صنعتی
انواع گیربکس های صنعتی

در این بخش از وب سایت آرشا صنعت قصد بررسی گیربکس های هلیکال اس ای دبلیو SEW سری های R Rx RF RM و…را داریم و کاربرد ها و مزیت های هر کدام را عنوان می کنیم.

گیربکس هلیکال SEW سری R از جمله محصولات بسیار با کیفیت تولید شده توسط برند محبوب SEW می باشد و در 6 سایز تک استیج ؛ چهارده سایز دو استیج و همچنین سه استیج با نسبت (Ratio) و البته با توان های مختلف تولید و روانه بازار صنعت می شوند .

اگر بخواهیم مزایای این گیربکس با سری R  را بیان کنیم ، می توانیم به مقاومت بی نظیر و بسیار بالای آن ؛ طول عمر و کارکرد بسیار عالی ؛ سری R37 تا R167  دارای امکانات کاهش بک لش است.

گیربکس هلیکال (شافت مستقیم) SEW در حالت تک استیج یا چند استیج ؛ پایه دار برای نصب از پایه یا فلنج دار برای نصب با فلنج ؛ پایه دار و فلنج دار برای نصب از پایه و فلنج و همچنین فلنج دار با یاتاقان برای نصب از پایه و فلنج طراحی و تولید می شوند .

از ویژگی برجسته این نوع از گیربکس این است که دارای طراحی بسیار ویژه برای دورهای خروجی بالا و محیط هایی با محدودیت فضا  می باشند .

این محصول در صنایعی همچون ؛

  • موتورگیربکس همزن
  • موتورگیربکس صنایع فاضلاب
  • موتورگیربکس صنایع غذایی
  • موتورگیربکس صنایع سرامیک
  • موتور گیربکس پمپ ها و فن ها
  • موتور گیربکس کانوایر
  • موتور گیربکس خردکن
  • موتور گیربکس میکسر
  • موتور گیربکس خمیرگیر
  •  صنایع فولاد
  • و  بسیاری موارد دیگر کاربرد چشم گیری دارد .

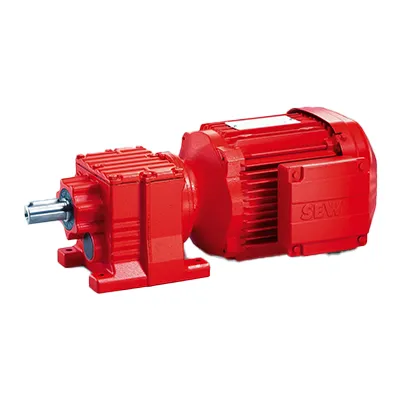

گیربکس هلیکال SEW سری R

این گیربکس از ترکیب طبقات با نسبت دور های متفاوت ایجاد شده است . به همین سبب، طیف وسیعی از نسبت ها و گشتاور ها را با وجود وزن کم تحمل می کند . مجهز به سایز بهینه و راهکارهای قدرتمند در جهت انتقال قدرت می باشد. از این گیربکس (R37 تا R107) در مواردی که وزن از اهمیت خاصی برخوردار است همانند ؛ سیستم انتقال قدرت در ماهواره ها ، ماشین سازها  استفاده می شود .

گیربکس هلیکال SEW سری R

اطلاعات فنی
نسبت تبدیل                     {i} 3.21  تا 289.74
نسبت تبدیل چند مرحله ای                    {i} 90 تا 27001
گشتاور خروجی                 {Nm} 31 تا 18000
محدوده توان  موتور                  {Kw} 0.09 تا 160

گیربکس اس ای دابلیو هلیکال سری RF

گیربکس هلیکال اس ای دبلیو RF برای انتقال نیرو استفاده شده و در دو نوع پوسته آلومینیومی و چدنی توسط کمپانی محبوب و نام آشنای SEW اس ای دابلیو آلمان ساخته می شوند. آرشا صنعت به عنوان نماینده و عامل فروش SEW در ایران همراه با گارانتی کتبی و خدمات پس از فروش مفتخر است که در خدمت شما عزیزان باشد.

پوسته گیربکس شافت مستقیم SEW سری RF

همانطور که در ابتدا اشاره شد این گیرکبس هلیکال با ۲ نوع پوسته تولید شده و در بازار عرضه شده است :

  • مدل های RF07 تا RF27 با پوسته آلومینیومی هستند و برای استفاده در ماشین هایی که وزن نهایی در آن ها مهم است به کار می روند.
  • مدل های RF37 تا RF136 نیز برای استفاده در دستگاه هایی که ارتعاشات بالایی دارند با بدنه چدنی به کار برده می شوند.

این گیربکس ها به صورت عمودی و از طریق فلنج نصب می شوند  و می توان گفت که تنها تفاوت آن با سری R در نوع نصب است. در ضمن این محصول در دو سری بدون ترمز و ترز دار عرضه شده است.

از این گیربکس ها می توان در بالابر ها سیستم های نوار نقاله، صنعت نفت و گاز فولاد، فاضلاب، ریسندگی و صنایع سیمان و غذایی و … استفاده کرد.

اس ای دبلیو سری RM

اگر بخواهیم مزایای این گیربکس با سری R  را بیان کنیم ، می توانیم به مقاومت بی نظیر و بسیار بالای آن ؛ طول عمر و کارکرد بسیار عالی ؛ سری R37 تا R167  دارای امکانات کاهش بک لس و همچنین گیربکس SEW سری RM خاص برای کاربردهای همزن و میکسرو… اشاره کنیم.

اس ای دبلیو سری RM

گیربکس هلیکال شافت مستقیم SEW در حالت تک استیج یا چند استیج ؛ پایه دار برای نصب از پایه یا فلنج دار برای نصب با فلنج ؛ پایه دار و فلنج دار برای نصب از پایه و فلنج و همچنین فلنج دار با یاتاقان برای نصب از پایه و فلنج طراحی و تولید می شوند  برای مشاهده قیمت گیربکس های اس ای دابلیو به این بخش مراجعه کنید.

مشخصات گیربکس هلیکال اس ای دبلیو RM

اطلاعات فنی
نسبت تبدیل                  {i} 4.29  تا 289.74
نسبت تبدیل چند مرحله ای                 {i} 134 تا 27001
گشتاور خروجی               {Nm} 270 تا 18000
محدوده توان موتور                {Kw} 0.12 تا 160

تک استیج (مرحله ) سایز
57 67 77 87
…RX پایه دار RX57 RX67 RX77 RX87
…RXF فلنج دار RXF57 RXF67 RXF77 RXF87



چند استیج (مرحله ) سایز
07 17 27 37 47
…R پایه دار R07 R17 R27 R37 R47
R…F پایه دار و فلنج دار R07F R17F R27F R37F R47F
..RF فلنج دار بزرگ(B5) RF07 RF17 RF27 RF37 RF47
..RZ نیم فلنج (B14) RZ07 RZ17 RZ27 RZ37 RZ47
..RM فلنج دار با یاتاقان در خروجی _ _ _ _ _



چند استیج (مرحله ) سایز
77 87 97 107
..R پایه دار R77 R87 R97 R107
R..F پایه دار و فلنج دار R77F R87F R97F R107F
RF فلنج دار بزرگ B5 RF77 RF87 RF97 RF107
..Rz نیم فلنج B14 RZ77 RZ87
RM فلنج دار با یاتاقان در خروجی RM77 RM87 RM97 RM107

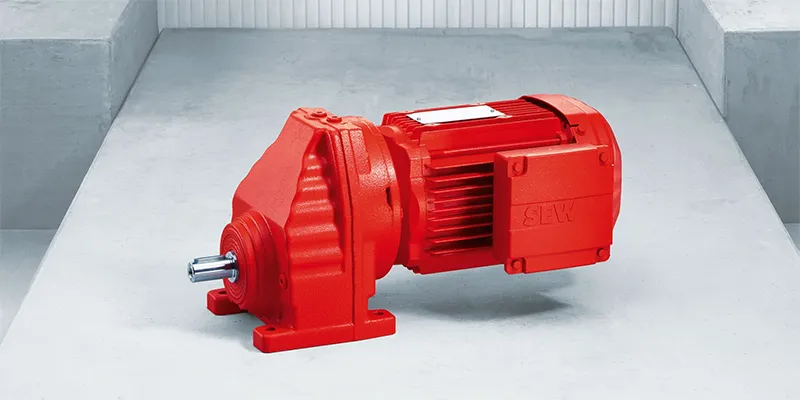

گیربکس هلیکال اس ای دبلیو سری RX

گیربکس هلیکال SEW سری RX یکی دیگر از محصولات محبوب شرکت آلمانی اس ای دابلیو در سری R است که برای فضای های کوچک  برای صنایعی که نیاز به دور خروجی بالا هستند طراحی و تولید شده است. شیوه نصب این سری به صورت افقی بوده و از طریق پایه هایی که زیر دستگاه تعبیه شده اند صورت می گیرد.

گیربکس اس ای دبلیو سری RX

ویژگی گیربکس شافت مستقیم SEW سری RX

صدای بسیار پایین مقاومت بالا و نرم کار کردن گیبرکس زیر فشار بالا و همچنین طول عمر بالا را می توان اصلی ترین مشخصات محصول نام برد. این محصول به صورت تک استیج تولید شده است. بدنه این گیبربکس یا آلومنیوم و یا چدنی بوده و جنس دنده های آن فولادی است. همانطور که می دایند این محصول شافت مستیقیم بوده و جنس شافت أن از فولاد ضد زنگ است. جنس بلبرینگ ها نیز از استیل است و سیم پیچ درون موتور دستگاه مسی است

ترمسیتور تعبیه شده از نوع TF بده و کلاس عایق حرارتی انی گیربکس اس ای دایلبو  F است.  در ضمن می توان از هر دو نوع برق سه فاز و تک فاز برای کار با دستگاه بهره گرفت از برخی کاربرد های RX می توان به صنایع دریایی، فاضلاب، نفت و گاز، سیمان و فولاد و ….اشاره کرد.

کاربرد های سری هلیکال اس ای دابلیو

  • همزن
  • کانوایر
  • پمپ ها و فن ها
  • صنایع فاضلاب
  • خردکن
  • موتور گیربکس میکسر
  • خمیرگیر
  • صنایع فولاد
  • موتور گیربکس صنایع سرامیک
  •  صنایع غذایی

گیربکس شافت مستقیم RXF برند اس ای دابلیو

گیربکس SEW هلیکال مدل RXF که نوعی شافت مستقیم و فلنجدار از برند اس ای دابلیو است برای استفاده در مکان های کوچک و  کاربرد های نیازمند به دور خروجی بالا طراحی شده است این محصول به وسیله فلنجی که در جلویی بدنه آن تعبیه شده است روی دستگاه و سطح مورد نظر سوار می شود زاویه این اتصال عمودی است.

مشخصات گیربکس SEW هلیکال مدل RXF

از بارزترین خصوصیاتی که در این مدل دیده می شود کیفیت بالا صدای کم و مقاومت بالا و طول عمر مثال زدنی است. موتوری که درون آن نصب شده است از مدل تک استیج و یا تک ردیف دنده ای است .

  • جنس دنده چرخدنده های موجود در این محصول فولادی بوده و شافت آن نیز از استیل ضد زنگ ساخته شده است.
  • جنس نمد دستگاه از NBr دو لبه بوده و بلبرینگ نیز فولادی است
  • جنس سیم پیچ موتور درونی آن مس است کلاس حرارتی عایق F بوده و ترمیستور حرارتی نیز تی اف است.

این گیربکس صنعتی می تواند با هر دو نوع برق تک و سه فاز کار کند و در دو نوع ترمز دار و بدون ترمز عرضه شده است

کاربرد گیربکس اس ای دبلیو مدل RXF

از برخی کاربرد های این محصول می توان به کاربرد آن در دستگاه های میکسر و تینکر و بچینگ اشاره کرد. همچنین در صنیعت نفت و گاز سیمان و فولاد و سیستم های نوار نقاله و …..کاربرد دارد.

از دیگر مزایای اس ای دبلیو می توان به قابلیت نصب انعطاف پذیر، ابزاری کار آمد برای به دست آوردن نقشه های دو بعدی و 3 بعدی ؛ و صرفه ی اقتصادی ، وزن مناسب در کنار قدرت بالا و ابعاد مناسب و….را بیان نمود.

خرید و سفارش

جهت خرید و اطلاعات بیشتر می توانید با واحد فروش آرشا صنعت تماس حاصل فرمایید. همچنین برای استفاده از خدمات پس از فروش و تعمیرات گیربکس های صنعتی می توانید با کارشناسان این مجموعه در تماس باشید.
