معرفی گیربکس سایکلو + بررسی اجزای آن
دنیای سیستم های انتقال نیرو روزانه پیچیده تر می‌شود و با گسترش صنایع مختلف نیاز آن ها به نوآوری‌های جدید در صنعت سیستم‌های انتقال گشتاور بیشتر می‌شود کارخانه های گیربکس سازی نیز از این رو محصولات خود را با کیفیت تر و متنوع تر می‌کنند و تکنولوژی های جدید را برای ترانسمیشن اعمال می‌کنند. گیربکس سایکلو یکی از انواع گیربکس صنعتی است. اما این گیربکس ها چه کاربردی دارند و در چه صنایعی استفاده می‌شوند؟ در ادامه این مقاله ویژگی های ان را نیز بررسی خواهیم کرد.
فهرست »
شما می‌توانید انواع گیربکس سایکلو را از آرشا صنعت با ضمانت اصالت کالا و قیمت مناسب خریداری کنید. برای دریافت مشاوره و استعلام قیمت با کارشناسان ما در واحد فروش تماس حاصل فرمایید.
ساختار گیربکس سایکلو
گیربکس سایکلو نسل جدید گیربکس بدون لقی یا Backlash است که ظاهری شبیه به گیربکس خورشیدی دارد. تنها تفاوت گیربکس خورشیدی با این گیربکس عدم وجود دنده پینیون است. یعنی به جای دنده پینیون از بلبرینگ با چرخش نامتعارف استفاده شده که می‌تواند نیرو گشتاور را از طریق اعمال بار لغزشی دو سطح انتقال دهد.
ویژگی بدون لقی در این گیربکس باعث شده تا ۵ برابر بیشتر از دیگر گیربکس های صنعتی توانایی تحمل بار لحظه ای داشته باشد.
قطعات موتور گیربکس سایکلو
جالب است بدانید که این گیربکس ها از چرخدنده استفاده نمی‌کنند. اجزای تشکیل دهنده گیربکس CYCLO عبارت اند از:
- دیسک
- بیرینگ
- بیرینگ خارج از مرکز
- شفت خروجی
- پین
- بوش
بیرینگ های خارج از مرکز شامل قفسه، رولر و نشیمنگاه داخلی می‌باشند که هر کدام در صورت بروز هر گونه مشکل فنی قابلیت تعویض به صورت جدا گانه را دارند.
اجزای این گیربکس ۴ قسمت اصلی دارد:
- شفت ورودی با سرعت بالا
- بادامک سایکلویید به صورت تکی یا ترکیبی
- میل بادامک یا رولر
- شفت خروجی با سرعت پایین
بررسی عملکرد گیربکس سیکلوئیدی
نحوه کار گیربکس CYCLO
در این نوع گیربکس ها شافت ورودی، باعث به حرکت درآمدن یک یاتاقان خارج از مرکز می‌شود و آن یاتاقان نیز دیسک سیکلوییدی را در یک حرکت غیر معمول و سیکلوئیدی به حرکت در می‌آورد. سطح محیطی این صفحه به چرخ دنده ثابت وصل می‌شود که با پین ها و یا باعث به حرکت در آمدن غلتک های محور خروجی می‌شود. به دلیل سطح تماس بالا بین لقمه ها این گیربکس از مقاومت خوبی برخوردار است و در مقابل اضافه بار عملکرد نرم و روانی دارد. کاهش دور در این گیربکس به صورت تک مرحله ای می‌باشد.
مزایا
- عکس العمل بسیار کم یا صفر در طول عملکرد
- توع حرکت رولینگ به جای لرزش به صورت سطحی
- طول عمر بالا و استهلاک بسیار پایین
- قابلیت تحمل شوک بسیار بالا
- مناسب کاربردهای خاص
- سفتی پیچشی
- راندمان بالا
- طراحی صاف
- ضریب تبدیل بالای ۱:۲۰۰ در سایز های کوچک
- کارکردی آرام و بی صدا
تفاوت گیربکس های هلیکال و سایکلو چیست؟

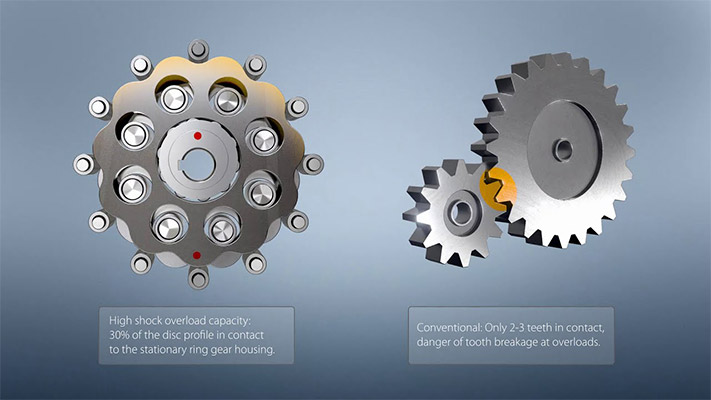

یکی از مهم ترین جنبه‌های تفاوت در این گیربکس ها این است که در گیربکس هلیکال هنگام درگیری دو چرخدنده فشار تنها بین دو دنده ای که با درگیر هستند تقسیم می‌شوند و سایر دنده ها فشاری تحمل نمی‌کنند تا خودشان درگیر شوند. همین امر سبب می‌شود که ما بر روی دایره گام شاهد تنش در دندانه هستیم.
در ضمن به خاطر شکل دنده ها تنش در یک نقطه وارد می‌شود. عوامل گفته شده تاثیر بسیار زیادی در شکسته شدن دنده گیربکس دارند. در گیربکس های سایکلو تعداد دنده های درگیر دو سوم تعداد کل است یعنی اگر ۶۰ دنده وجود داشته باشد ۴۰ عدد درگیر خواهند بود. این سیستم سبب تقسیم فشار بین تمامشان شده و از شکستگی جلوگیری می‌کند.
این سیستم خاص تقسیم فشار روی دنده ها این مدل گیربکس ها را برای تحمل فشار بیش از ۵۰۰ درصد از میزان اورلود آماده می‌کند. درگیری بیش از ۷۰ درصدی دنده ها این محصولات را برای کاربردهایی که نیاز به استارت و استاپ مکرر دارند مناسب می‌سازد.
کاربرد گیربکس سیکلوئیدی
- کانوایرها
- صنایع غذایی و شکر
- میکسرها و مخلوط کننده ها
- صنایع فولاد
- صنایع آب و فاضلاب
- صنایع بازیافت
- صنایع کاغذ
- استفاده در آسیاب های بال میل
- و…
شما می‌توانید انواع گیربکس سایکلو را از مجموعه آرشا صنعت نمایندگی رسمی برندهای معتبر اروپایی در ایران با ضمانت اصالت کالا و قیمت مناسب خریداری کنید. برای دریافت مشاوره و استعلام قیمت با کارشناسان ما در واحد فروش تماس بگیرید.
منابع » ویکی‌پدیا
مطالب پیشنهادی »
-
گیربکس سایکلو چیست؟این گیربکس یکی از انواع گیربکس بدون لقی (Backlash) است که در آن به جای پینیون از بلبرینگ با چرخش نامتعارف استفاده شده تا عملکردی بدون لقی و نرم داشته باشد.
-
این گیربکس چه کاربردهایی دارد؟از این گیربکس می توانید در صنایع مختلف مانند صنایع غذایی و شکر، نوار نقاله ها، مخلوط کننده ها، صنایع فولاد، صنایع آب و فاضلاب، صنعت کاغذ سازی، صنایع بازیافت و... استفاده کرد.
-
این نوع موتور گیربکس چه ویژگی هایی دارد؟از مهم ترین ویژگی های این محصول می توان به طول عمر و راندمان بالا، ابعاد جم و جور، تحمل بار لحظه ای و شوک، زمان روغنکاری مناسب و مناسب برای کاربردهای خاص اشاره کرد.
