گیربکس کرانویل پینیون ایلماز سری K

5/5 - (2 امتیاز)
برند : Yilmaz
گارانتی : دارد
نوع گیربکس : کرانویل
ساخت کشور : ترکیه

3,000,000تومان

۳۰ سال سابقه
برترین برندها
تعمیرات گیربکس های صنعتی
انواع گیربکس های صنعتی

موتور گیربکس های کرانویل Yilmaz سری k که اریب بوده و یک پوسته یک تک دارند برای کاربری های صنعتی سنگین که نیاز به قدرت بالا دارند ساخته شده اند.  همانطور که گفته شد این سیستم های انتقال نیرو از نوع شافت از بغل یا بول هلکیال هستند و به طور اختصاصی برای کاربرد هایی که نیاز دارند شافت ورودی و خروجی بر روی هم عمود باشند طراحی و تولید شده است. برای خرید گیربکس های ایلماز وارد این بخش شوید.

از ویژگی های اصلی این سری برند ترکی ایلماز می توان به بازده بسیار بالا و مقاومت زیاد آن در شرایط مختلف اشاره کرد تمام بیرینگ هایی  که در این سری نصب شده اند از نوع رول بیرینگ هستند که در وقع همین ویژکی سبب استحکام و توان و طول عمر بالا محصول شده است.

گیربکس کرانویل ایلماز به صورت شافت دار و شرینک دیسک نیز عرضه می شود. اگر بخواهیم این سری از محصولات این برند را بهتر توصیف کنیم باید بگوییم که این سری ترکیبی از مزیت های سری E از نظر نصب با پوسته یک تکه با قدرت و گشتاور بالای سری M است. سری K نحوه اتصال های IEC B5, B14، مستقیم یا شافت ورودی توپر را پوشش می دهد. این سیستم ها فقط می توانند تا سه طبقه در یک پوسته باشند . یعنی نسبت های تبدیل بالاتر با پوسته های اضافی رخ می دهد.

مشخصات گیربکس کرانویل ایلماز

  • پوسته یک تکه
  • تنوع بسیار زیاد نسبت تبدیل و گشتاور دو و سه طبقه
  • امکان ارتقا تا 6 طبقه
  • نوع فلنج استاندارد IEC B5, B14
  • ترمز الکترومغناطیس انتخابی
  • یاتاقان با کیفیت و مقاوم
  • پوسته چدن GG20 و GGG40
  • چرخدنده های تراشیده شده 58-62 Hrc
  • تنوع مدل ها
  • بازه تورک یا گشتاور از 80 تا 20000 نیوتن متر
  • بازه نسبت تبدیل 1:6 تا 1:15619
  • توان ورودی از 0.12 تا 160 کیلووات
  • نوع شفت و کوپل در خروجی گیربکس می تواند به صورت شافت خروجی توپر با خار و هزار خاری (Key Way-Splines)، شفت توخالی با خار و هزار خاری (Hollow Shaft)، فلنجی، بازویی (Torque Arm)، دیسک انقباضی (Shrink Disk) و بک استاپ (Back Stop) انتخاب شود
  • تحمل بالا در تحمل انواع فشار های شعاعی و محوری
محدوده گشتاور (نیوتن متر) 80 تا 15000
محدوده توان موتور (کیلووات) 0.12 تا 90
محدوده سرعت خروجی (دور بر دقیقه) 0.1 تا 460

سایر لوازم جانبی

  • فلنج خروجی و شافت ورودی انتخابی
  • فلنج برای اتصال به سروو موتور
  • موتور ترمزدار الکترومغناطیس (24V/220V/380V)
  • کاربری حصاری
  • کاربری رمزگذار پالس 1024-500
  • سیستم خنک کننده

نحوه نام گذاری سری K برند Yilmaz

مثال : Yilmaz KR273.00-3E90S/4-L05

مدل یا سری K
اتصال موتور R
سایز هوزینگ 2
نسخه 7
تعداد طبقه ها 3
شافت هالو 00
بازده موتور 3
نوع موتور E
سایز الکتروموتور 90S/4
نوع ترمز L05

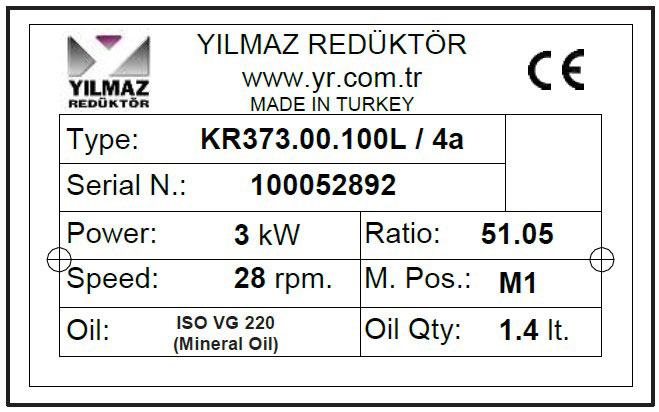

نحوه پلاک خوانی

نحوه پلاک خوانی

مثال : K R 2 7 3.02 R-3 E90S /4C-L05

K مدل گیربکس
R نوع ورودی گیربکس

  • R: کوپل مستقیم همراه موتور
  • N: فلنج ورودی IES B5/B14 بدون موتور
  • V: همراه موتور با فلنج رابط IES B5/B14
  • T: بدون موتور با شفت ورودی
2 اندازه هوزینگ از 0 تا 8
7 شماره رویژن
3 تعداد طبقات از 2 تا 6
02 نوع خروجی گیربکس

  • 00: شفت تو خالی
  • 01: شفت توپر
  • 02: شفت توپر و فلنج
  • 03: شفت تو خالی و فلنج
  • 04: دو عدد شفت خروجی
  • 05: دو شفت خروجی و دو فلنج
  • 08: دو شفت تو خالی و فلنج
  • 0S: دیسک انقباضی در خروجی
  • 0E: اکسترودر در خروجی
R جهت شفت و فلنج خروجی

  • L: سمت چپ
  • R: سمت راست
3 کلاس بازده موتور
E90S سایز الکتروموتور
4C تعداد قطب موتور
L05 ترمز

  • L: با فن 220 ولت
  • P: با فن 24 ولت
  • S: بدون فن 220 ولت
  • Z: بدون فن 24 ولت
  • 00: 5 نیوتن متر
  • 01: 10 نیوتن متر
  • 02: 25 نیوتن متر
  • 04: 40 نیوتن متر
  • 05: 50 نیوتن متر
  • 10: 100 نیوتن متر
  • 20: 200 نیوتن متر
  • 30: 300 نیوتن متر
  • 40: 400 نیوتن متر
  • 50: 500 نیوتن متر

روش های نصب و راه اندازی گیربکس شافت بغل ایلماز

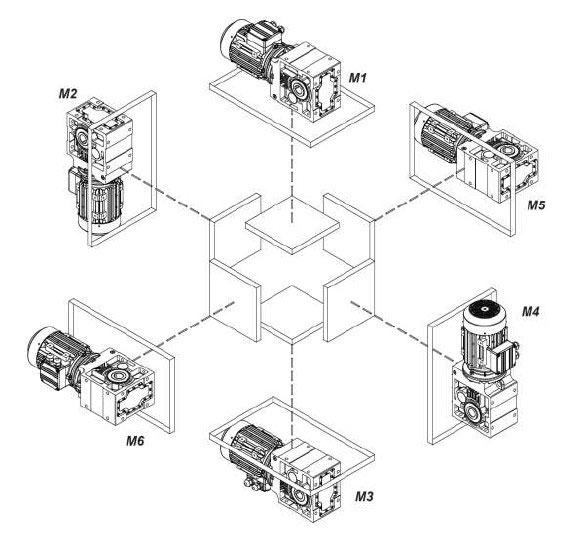

روش های نصب و راه اندازی گیربکس کرانویل ایلماز

سری قطر شافت خروجی (میلی متر) ماکزیمم گشتاور قابل تحمل (نیوتن متر) وزن حدودی (کیلوگرم)
KT273…276 35 450 30
KT373…376 40 820 60
KT473…476 50 1550 110
KT573…576 60 2700 160
KT673…676 70 4300 300
KT773…776 90 8000 450
KT873…876 110 15000 550

کاربرد های گیربکس کرانویل ( بول هلیکال ) Yilmaz K

  • صنایع نفت، گاز، پتروشیمی
  • کانوایرهای صنعت فولاد و سیمان
  • اسیاب کارخانه سرب
  • انواع صنایع آب و دریا
  • صنعت های غذایی و دارویی
  • کاشی و سرامیک
  • نوار نقاله
  • رولینگ
  • تیکنر
  • اتوموبیل سازی
  • فاضلاب
  • شیشه سازی
  • کشاورزی
  • بالابر ها اسانسور ها و…
  • کوره
  • ساخت انواع پمپ های صنعتی
  • میکسرها
  • پلاستیک سازی
  • بسته بندی انواع مواد
  • نقاله آپرون (Apron)
  • نساجی
  • کاغذسازی
  • تولید شکر و قند

قیمت گیربکس کرانویل ایلماز

با عرض پوزش با توجه به نوسانات بازار ارز برای دریافت قیمت به روز محصولات با شماره های درج شده در وب سایت ارشا صنعت تماس حاصل فرمایید.

ارسال محصولات به تمام شهر های کشور انجام می شود.

پوسته یک تکه در گیربکس کرانویل ایلماز باعث شده تا بتوان از آنها برای فعالیت هایی که قدرت بهره وری در آنها بالا می باشد استفاده شوند. این محصولات به طور خاص برای شرایطی طراحی شده اند که لازم است شافت ورودی و خروجی بر یکدیگر عمود باشند. برای بررسی و خرید انواع گیربکس شافت از بغل می توانید به این بخش از وب سایت آرشا صنعت مراجعه کنید.

مدل های گیربکس شافت از بغل YILMAZ سری کی

گیربکس‌های کرانویل ایلماز در چهار سری مختلف تولید و عرضه می‌شوند:

  • سری KR: موتورگیربکس کرانویل ایلماز، کوپل مستقیم با فلنج
  • سری KV: موتورگیربکس کرانویل، فلنج استاندارد IEC، کوچک یا بزرگ (B5/B14)
  • سری KN: گیربکس کرانویل با فلنچ ورودی استاندارد B5 یا B14
  • سری KT: گیربکس کرانویل با شفت ورودی

در جدول زیر می توانید مشخصات فنی گیربکس کرانویل پینیون ایلماز را مشاهده کنید :

سایز گیربکس… K00… K10… K20… K27… K28… K37… K47… K57… K67… K77… K87… K97…
گستره نسبت [i] ۷ – ۱۲۱ ۶ – ۱۲۹ ۵ – ۱۳۹ ۷ – ۱.۷۵۹ ۶ – ۳.۵۰۰ ۶ – ۳.۴۶۷ ۶ – ۵.۲۲۷ ۷ – ۶.۶۱۲ ۸ – ۱۲.۶۸۱ ۷ – ۱۵.۶۱۹ ۱۰ – ۱۲.۷۸۹ ۱۱ – ۱۵.۶۸۰
گشتاور نامی [Nm] ۸۰ ۱۴۰ ۲۸۰ ۴۵۰ ۶۰۰ ۸۲۰ ۱.۵۵ ۲.۷ ۴.۳ ۸ ۱۵ ۲۰
قطر هالو شافت [mm] Ø۲۰ Ø۳۰ Ø۳۵ Ø۳۵ Ø۴۰ Ø۴۰ Ø۵۰ Ø۶۰ Ø۷۰ Ø۹۰ Ø۱۱۰ Ø۱۲۰
