برند lenze آلمان با طراحی و تولید گیربکس کرانویل پینیون لنز به خوبی نشان داده است که تبهر خاصی در ساخت این سیستم های انتقال گشتاور دارد. به طور کلی زیر مجوعه های پینیون برند لنز به سه گروه تقسیم بندی می شوند که در ادامه ویژگی های فنی هر کدام را به طور کامل بررسی خواهیم کرد.
- یا شفت بغل GKR
- شافت بغل هلیکال GKS
- گیربکس کرانویل پینیون لنز g500-B
ویژگی های گیربکس کرانویل پینیون لنز
طراحی منخصر به فرد و کاربردی و سبک بودن از جمله ویژگی های اصلی محصولات کرانویل پینیون شرکت لنز است و بازده بالا و این حقیقت که گیربکس ها می توانند تا ساعت ها بدون سایش کار کنند از جمله مزیت های آن ها محسوب می شود. قابلیت کوپل شدن و متصل شده به موتور های مختلف مانند سایر گیربکس های لنز از ویژگی های اصلی بوده و شما می توانید این محصولات را از 2 3 و 4 استیج با بیشترین تورک 20000 و نسبت تبدیل 2950 تهیه کنید. فروش گیربکس های لنز آلمان در این بخش از آرشا صنعت با بهترین قیمت.

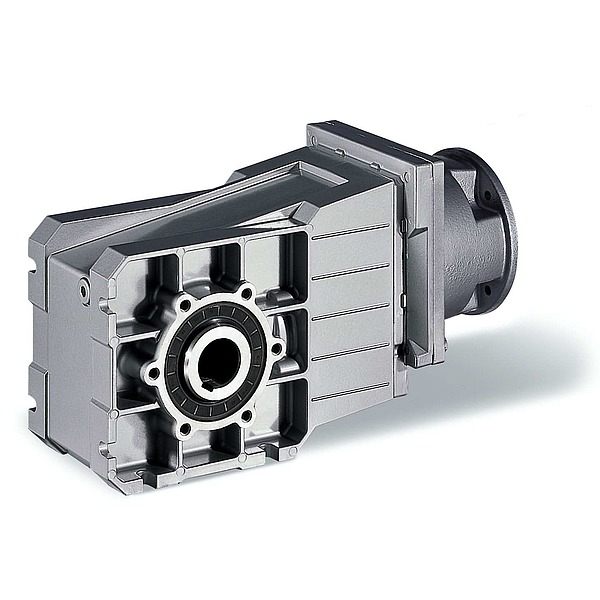

گیربکس کرانویل پینیون لنز GKR
این محصول دو طبقه ای بوده و محور خروجی آن هالو شافت و شرینک دیسک است. ویژگی های فنی این سری عبارتند از :
- امکان وصل شدن به سروو موتور های با توان .025 تا 7.1 کیلووات
- محور خروجی و روش نصب سالید شافت و هزار خاره است
- به روش پایه دار و یا فلنج دار می تواند نصب شود.
- تورک پلیت دارای ضربه گیر لاستیکی است که از آن محافظت کرده و طول عمرش با بالاتر می برد.
- بیشترین گشتاور 450 نیوتن متر
- بیشترین نسبت تبدیل 76
| مدل گیربکس | بیشترین گشتاور (نیوتن متر) | نسبت تبدیل |
| GKR03 | 45 | 5.4 تا 62 |
| GKR04 | 90 | 5.2 تا 61 |
| GKR05 | 240 | 3.6 تا 76 |
| GKR06 | 450 | 3.4 تا 69 |
مشخصه های ابعادی :
| مدل | هالو شافت (میلی متر) | سالید شافت (میلی متر) | فلنج (میلی متر) |
| GKR03 | 20*18 | 20*40 | 120*110 |
| GKR04 | 25*20 | 20*40 | 160*120 |
| GKR05 | 35*30 | 30*60 | 200*160 |
| GKR06 | 45*40 | 35*70 | 250*200 |
گیربکس کرانویل GKS
این سری در مدل های 3 و 4 طبقه ساخته شده اند و می توان موتور های .025 تا 20.3 کیلووات توان را به ان ها متصل کرد. خصوصیات فنی اصلی این سری عبارتند از :
- بیشترین تورک 11639 نیوتن متر
- بیشترین نسبت تبدیل 1936
- محور خروجی شافت تو خالی و روش نصب کلیدی و با شرینک دیسک
- خروجی سالید شافت و نصب به صورت هزار خاره
- نصب به شیوه فلنج دار و پایه دار
- تورک پلیت دارای یک ضربه گیر لاستیکی است.
برای خرید فلنج گیربکس صنعتی و سایر تجهیزات جانبی وارد این بخش سایت شوید.
سایر ویژگی ها :
- دقت بالا و بازده عالی
- انکان نصب در فضای های کوچک به خاطر طراحی خاص بدنه
- سایز استاندارد شافت و فلنج جهت نصب یکپارچه روی دستگاه
- لقی کم و یکپارچگی بالا
| گیربکس کرانویل پینیون لنز | حداکثر گشتاور | نسبت تبدیل | هالو شفت (میلی متر) | سالید شفت (میلی متر) | فلنج (میلی متر) |
| GKS04 | 190 | 5.1 تا 300 | 30*25 | 25*50 | 160 |
| GKS05 | 331 | 6.9 تا 1511 | 30*35 | 30*60 | 200 |
| GKS06 | 702 | 6.5 تا 1511 | 45*40 | 40*80 | 200*250 |
| GKS07 | 1330 | 6 تا 1440 | 55*50 | 50*100 | 300*250 |
| GKS09 | 3080 | 12 تا 1413 | 70*60 | 60*120 | 350 |
| GKS11 | 6072 | 14 تا 1411 | 80*70 | 80*160 | 450*400 |
| GSK14 | 11639 | 12 تا 1393 | 100 | 100*200 | 450 |
کاربرد گیربکس های کرانویل پینیون لنز
- جرثقیل
- جابجایی مواد
- کوره های گردان (نانوایی)
- نوار نقاله
- نورد فولاد
- دستگاه کشش مفتول
گیربکس کرانویل پینیون لنز g500-B
این محصول از نظر گشتاوری بیشترین مقدار را فراهم می کند و می تواند تا 20000 نیوتن متر تورک داشته باشد از جمله اصلی ترین مشخصه های فنی کرانویل پینیون لنز G500 b می توان به موارد زیر اشاره کرد :
- عرضه در مدل های 2 3 و 4 طبقه
- توان الکتروموتور القایی سه فاز قابل کوپل: 0.12 الی 55 کیلووات
- توان سروو موتور قابل کوپل: 0.25 الی 38.4 کیلووات
- حداکثر نسبت تبدیل: 3600
مزیت های این مدل
- بک لش کم و سفتی زیاد که دقت گیربکس را بسیار بالا می برد.
- کم مصرف بودن و بازده بالا
- امکان نصب در مکان های کوچک
- ابعاد فلنج و شفت برای یکپارچگی دستگاه استاندارد سازی شده است.
