سال هاست که برند نورد با ساخت موتور گیربکس های متنوع نیاز انواع صنایع سبک و سنگین را بر طرف می سازد و یکی از برند های محبوب بازار شده است. گیربکس کرانویل نورد یا شافت بغل نورد نیز از این قاعده استثنا نیستند و در بخش های صنعتی بسیاری به کار برده می شوند. این سری دارای خروجی با زاویه 90 درجه است که برای مکان هایی که نسبت تبدیل و گشتاور بالا می خواهند از جمله گزینه های ایده آل به شمار می آید در ادامه به بررسی ویژگی های این سری محصولات خواهیم پرداخت.
گیربکس های بول هلیکال نورد از پوسته های یونیکیس که امنیت بسیار بالایی دارند و طول عمر بالا را به دستگاه می دهند استفاده می کند این محصولات در مدل های زیر عرضه می شوند :
- گیربکس کرانویل نورد سری UNICASE
- گیربکس پینیون نورد سری NordBLOC.1
مشخصات فنی گیربکس کرانویل پینیون نورد
بازه تورک و یا گشتاور این سری از 180 تا 50000 نیوتن متر است و به خاطر سایز مناسبی که دارند در محیط های با فضای کوچک به راحتی نصب می شوند. بازده بالایی دارند و طول عمر بسیار زیادی دارند نمایندگی گیربکس نورد در ایران
| مدل | نسبت تبدیل | محدوده دور خروجی | ماکزیمم گشتاور مجاز | وزن |
| SK 9012.1-63 S/4 | 8 تا 332 | 4 تا 165 | 285 | 25 |
| SK 9016.1-63 L/6 | 205 تا 277.84 | 3.1 تا 4.2 | 368 | 28 |
| SK 9012.1-63 L/6 | 205 تا 332.37 | 2.6 تا 4.2 | 440 | 30 |
| SK 9013.1 – 63 S/4 | 177 تا 1256 | 1.1 تا 7.5 | 500 | 39 |
| SK 92372.1 – 63 S/4 | 49.6 تا 55.49 | 24 تا 27 | 48 | 16 |
| SK 9023.1 – 63 L/4 | 297.67 تا 753 | 1.8 تا 4.6 | 954 | 47 |
| SK 9022.1 – 71 S/6 | 276.85 | 3.3 | 523 | 43 |
| SK 9017.1 – 63 S/4 | 762 تا 315 | 1.1 تا 3.6 | 762 | 40 |
| SK 9017.1 – 63 L/4 | 177 تا 629.56 | 2.2 تا 7.6 | 796 | 40 |
| SK 9023.1 – 63 S/4 | 339 تا 1120 | 1.2 تا 3.9 | 962 | 47 |
| SK 9033.1 – 63 S/4 | 539 تا 1361 | 1 تا 2.5 | 1169 | 70 |
| SK 9033.1 – 63 L/4 | 267 تا 1361 | 1 تا 5.1 | 1721 | 70 |
| SK 9043.1 – 71 S/4 | 568 تا 1113.2 | 1.2 تا 2.4 | 1926 | 125 |
| SK 9033.1 – 71 S/4 | 167 تا 1149 | 1.2 تا 8.2 | 1989 | 71 |
| SK 9032.1 – 90 LP/4 | 40.36 تا 197 | 7.2 تا 35 | 2001 | 75 |
| SK 9072.1 – 100 LP/4 | 206 تا 245 | 6 تا 7.1 | 3521 | 348 |
| SK 9052.1 – 100 LP/4 | 102.40 تا 289 | 5.1 تا 14 | 4153 | 208 |
| SK 9053.1 – 100 LP/4 | 164 تا 348 | 4.2 تا 8.9 | 5003 | 226 |
| SK 9082.1/52 – 112 MP/4 | 146 تا 245 | 5.8 تا 9.8 | 6537 | 692 |
| SK 9096.1/62 – 132 MP/4 | 320 تا 1353 | 1.1 تا 4.6 | 66410 | 1930 |
گیربکس شافت از بغل نورد سری Unicase
گیربکس بول هلیکال نورد سری یونیکیس به خاطر طراحی خاص و بدنه ای محکم طول عمر زیادی داردو هزینه نگه داری بسیار کمی را تحمیل می کند. این سری در اندازه های متنوعی ساخته می شود تا نیاز بخش های صنعتی متنوع بر طرف شود و در عین حال دارای 3 و 4 استیج کاهش دور است. از مزیت های این سری می توان به بازده بالا هزینه عملیات و نگهداری کم طراحی مقاوم توانایی تحمل فشار بار زیاد ( شعاعی و محوری )اشاره کرد.
مشخصات سری یونیکیس
| محدوده عملکرد توان | 0.12 تا 200 کیلووات |
| گشتاور خروجی | 180 تا 50000 نیوتون متر |
| تعداد سایز | 11 |
| نحوه نصب | M1-M6 |
| نسبت تبدیل | 8,04:1 – 13432,68:1 |
کاربرد های گیربکس کرانویل Unicase
- صنایع بسته بندی
- انتقال مواد
- نوار نقاله
- لجستیک مکانیزه
گیربکس شافت از بغل نورد سری NORDBLOC.1
موتورگیربکس شافت بغل نورد بلاک چرخ دنده های هلیکال دارد و با بدنه الومینیوم ریخته گری شده تولید شده است. بدنه آلومینیومی با لایه ای مخصوص از مواد پوشانده شده است تا مقاومت بیشتری در برابر عوامل داشته باشد. در ضمن پوسته این گیربکس آب بندی شده و تا 1000 برابر از لاک ها و رنگ ها سخت تر است و فرسایش ناچیزی دارد. قیمت گیربکس کرانویل را در اینجا بررسی کنید.
دنده های هلیکال این محصول دو فازه هسند و درگیری با هم دارند که سبب بیشتر شدن راندمان می شود. حالت نصب در این سری به دو صورت پایه دار و فلنج دار امکان دارد و برخی از مدل های این سری برای محط های بهداشتی نیز بسیار کارامد هستند.
| محدوده عملکرد توان | 0.12 تا 9.2 کیلووات |
| گشتاور خروجی | 50 تا 660 نیوتون متر |
| تعداد سایز | 6 |
| نحوه نصب | M1-M6 |
| نسبت تبدیل | 1:3.06-70 |
مشخصات فنی کامل سری نوردبلاک1
| نوع | نسبت تبدیل | توان ورودی (کیلووات) | گشتاور (نیوتون متر) | هالو شافت | شافت |
| SK 90072.1 | 3.03 تا 47.67 | 1.10 | 64 | 20 | 20*40 |
| SK 9072.1 | 3.58 تا 61.88 | 1.10 | 80 | 20، 25 | 20*40 25*50 |
| SK 9172.1 | 3.58 تا 70 | 1.50 | 120 | 20، 25، 30 | 20*40 25*50 |
| SK 9372.1 | 3.72 تا 55.49 | 3 | 220 | 25، 30، 35 | 25*50 30*60 |
| SK 9672.1 | 4.36 تا 48.56 | 9.20 | 365 | 30، 35، 40 | 30*60 35*70 |
| SK 9772.1 | 4.17 تا 66.96 | 9.20 | 655 | 40، 45، 55 | 35*70 40*8 |
سری نوردبلاک را می توانید در مدل های زیر تهیه کنید :
- هالو شافت
- سالید شافت
- پایه دار، فلنج B14
- فلنج B5، بازوی گشتاوری (Torque arm)
- سری SK93.1 فلنج B14 با آپشن فلنج B5 و پایه دار
کاربرد گیربکس پینیون نورد بلاک
- محیط های با رطوبت زیاد
- مناطق دریایی و ساحلی
- صنایع غذایی و آشامیدنی
- تجهیزات شستشوی ماشین
- لبنیات
- صنعت داروسازی
مزیت ها:
- مقاوم در برابر خوردگی
- مقاوم در برابر اسید ها و قلیا ها
- مقرون به صرفه
- جایگزین برای فولاد ضد زنگ
- محدوده سرعت بالا
- راندمان بالا

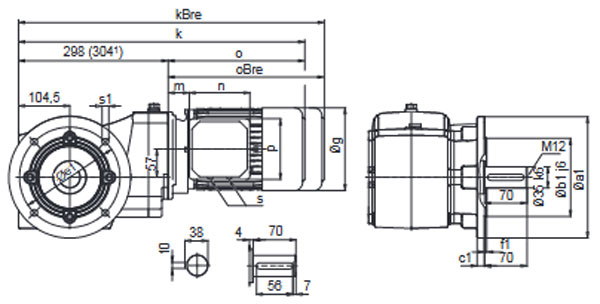

ابعاد سری نورد بلاک
