گیربکس مکعبی بونفیلیولی سری VF/W

5/5 - (3 امتیاز)

برند : بونفیلیولی

گارانتی : دارد

نوع گیربکس : حلزونی

ساخت کشور : ایتالیا

جهت اطلاعات بیشتر و سفارش با آرشا صنعت تماس بگیرید

1,950,000تومان

نقد و بررسی
مشخصات فنی
نظرات کاربران

گیربکس های حلزونی برند بونفیلیولی که به سری VF/W نیز معروف هستند طراحی بسیار مهندسی شده ای دارند و با کمک نوین ترین فناوری های صنعتی ساخته شده اند. این محصولات ایتالیایی از نظر ساختاری دارای دو دنده اصلی ماردون و چرخ دنده بشقابی هستند. این الکتروگیربکس ها از نظر اقتصادی مقرون به صرفه بوده و انرژی کمی مصرف می کنند. در ضمن مزیت هایی منحصر به فرد مانند سایز بسیار کوچک هالو شافت را دارند. همچنین زاویه خروجی در آن ها 90 درجه است.

مارون فولادی که سخت کاری شده و سنگ خورده و یک دنده حلزونی که از برنز ساخته شده است بخش اصلی و متمایز کننده سری های VF و W بونفیلیولی هستند. این دو قطعه مسئول حرکت سینماتیک موتور ها هستند و به خاطر ساختار و زاویه خروجی قائم کاربرد های فراوانی دارند. کارکرد بسیار نرم و سبک دستگاه، آن را مناسب برای استفاده در آسانسور ها و بالابر ها می کند.

البته از گیربکس های سری مکعبی بونفیلیولی در نوار نقاله ها و سیستم های انتقال مواد کوچک مانند کارخانه کاشی و سرامیک نیز بهره می برند. از دیگر مزیت های این مصحولات می تواند به انعطاف در حالت نصبی آن ها اشاره کرد شما می توانید آن ها را در 8 حالت متنوع به کار گیرید. عدم برگشت پذیری در نسبت های تبدیل های بالای 30 نیز یکی دیگر مشخصه های آن هاست.

گیربکس های حلزونی Bonfilioli سری VF/W توانایی انتقال گشتاور از 13 تا 7100 نیوتن متر، نسبت تبدیل 7 تا 10000 و توان 0.04 تا 75 کیلووات را دارند.

مشخصات فنی گیربکس حلزونی بونفیلیولی

می توان این سری از محصولات را به دو دسته حلزونی حلزونی و حلزونی-هلیکال دسته بندی کرد. این سری شامل دو دنده اصلی است که یکی از آن ها فولادی بوده و دیگری دنده ای بشقابی است که متریال آن از آلیاژ برنج است. دنده برنجی عمری محدود داشته و می توان آن را به راحتی تعویض کرد.

خاصیت عدم برگشت پذیری همانطور که اشاره شد ویژگی منحصر به فرد در موتور گیربکس ها است یعنی اگر قصد چرخاندن خروجی را داشته باشیم دنده ورودی نمی چرخد.

این سری از گیربکس نسبت تبدیل و توان ورودی پایین داشته و در دو دسته W و VF تولید و عرضه می شود. سری W مکعبی است و دیگری شکلی دایره ای دارد. این محصولات در سه مدل خروجی هالو شافت، شافت دار و شرینک تولید می شوند که فروشگاه آرشا صنعت تمام مدل ها با توان ها و گشتاورهای متفاوت را به مشتریان گرامی عرضه می کند.

گشتاور 13 تا 7,100 نیوتن متر (115 تا 62,840 اینچ)
دسته بندی توان مکانیکی (n1=1400 min-1): از 0.04 تا 75 کیلووات
دارای نسبت دنده 7 تا 10000
دارای گواهینامه ATEX

مزایای گیربکس حلزونی سری VF/W

این گیربکس های بسیار پرکاربرد، از اجزای متفاوتی تشکیل شده اند که شامل یک مادون فولادی بسیار سخت و مقاوم به همراه یک چرخ دنده حلزونی (برنزی) می باشد.

همچنین مجهز به حرکات سینماتیکی در بین اجزای تشکیل دهنده خود هستند. در این گیربکس حلزونی، ساختار زاویه خروجی با کارکردی نرم طراحی شده است که همین امر سبب می شود تا این محصول کاربردهای بسیاری داشته باشد. این محصولات دارای ویژگی ها و مزایای کلیدی هستند که عبارتند از:

هزینه مناسب و مقرون به صرفه
نویز پایین
ظرفیت اوج بار بالا
به حداقل رساندن فضای نصب
عمر عملیاتی و کارکرد طولانی
قابلیت اطمینان بالا
دارای طیف وسیعی از تنظیمات
دارای محدوده انتخاب سرعت خروجی گسترده
دارای محدوده انتخاب گشتاور خروجی گسترده
موجود در مدل های ATEX برای محیط های انفجاری 2G/2D
لقی بسیار کم Back Lash
قابلیت نصب در تمامی حالت های استاندارد
عدم برگشت پذیری در نسبت های تبدیل بالای 30
نگهداری و تعمیر آسان

برای خرید گیربکس برند بونفیلیولی همراه با گارانتی و خدمات پس از فروش از فروشگاه آرشا صنعت، به این صفحه مراجعه نمایید.

W75	W63	VF49	VF44	VF30	VF27	سری VF/W
30	25	25	18	14	9	قطر شافت خروجی (mm)
320	190	88	55	24	13	ماکزیمم گشتاور قابل تحمل (NM)
VF250	VF210	VF185	VF130	W110	W86	سریVF/W
110	90	60	45	42	35	قطر شافت خروجی (mm)
7100	5000	3600	1500	830	440	ماکزیمم گشتاور قابل تحمل (NM)

ماکزیمم گشتاور قابل تحمل (NM)	قطر شافت خروجی (mm)	سری VF/W
13	9	VF27
24	14	VF30
55	18	VF44
88	25	VF49
190	25	W63
320	30	W75
440	35	W86
830	42	W110
1500	45	VF130
3600	60	VF185
5000	90	VF210
7100	110	VF250

گیربکس حلزونی بونفیلیولی VF

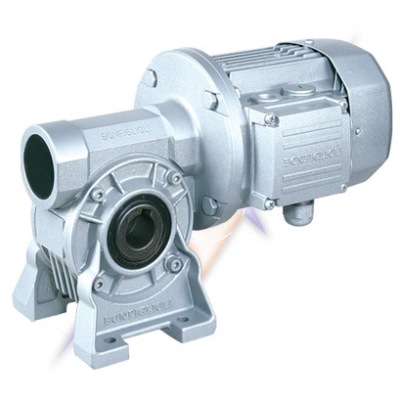

گیربکس مکعبی بونفیلیولی VF

مشخصات فنی این سری از محصولات برند بونفیلیولی

N1	N	P5	P4	P3	P2	P1	A7	A6	A5	A4	A3	A2	A1	Type
100	120	91	65	98	82	63	80	66	80	50	55	105	98	VF30
115	140	121	65	119	80	74	98	81	900	52	72	143	119	VF44
115	140	156	94	164	82	107	124	98	110	63	82	182	164	VF49
165	200	384	215	339	250	165	191	245	310	220	195	390	310	VF130
215	250	398	215	365	250	175	260	211	330	240	220	438	369	VF150
165	200	493	265	505	300	190	313	251	360	270	254	544	505	VF185
265	300	550	300	762	350	250	320	265	440	340	335	665	762	VF210
265	300	396	400	849	450	310	380	310	520	400	380	750	849	VF250

F8	F7	F6	F5	F4	F3	F2	F1	Type
50	30	46	52	55	50	80	50.5	VF30
71	44.6	54	65	64	60	110	60.5	VF44
80	49.5	63	70	82	70	125	85.5	VF49
195	130	154	185	165	180	320	197.5	VF130
218	150	179	190	175	200	350	220	VF150
267	185.4	205	217	190	280	400	225	VF185

ابعاد گیربکس حلزونی بونفیلیولی W

C5	C4	C3	C2	C1	B8	B7	B6	B5	B4	B3	B2	B1	Type
116	180	120	150	167	120	94	75	182	145	190	102	167	W63
111	200	127	165	199	127	104	90	220	174	110	110	199	W75
151	210	140	176	268	140	125	110	245	200	130	144	263	W86
179	280	155	230	268	155	143	130	308	250	165	174	268	W110

N1	N	D5	D4	D3	D2	D1	Type
130	160	86	180	120	150	167	W63
130	160	85	200	127	165	199	W75
115	140	110	210	140	176	268	W86
165	200	131	280	155	230	268	W110

جدول ویژگی های فنی

مدل	محدوده توان ورودی (کیلووات)	محدوده نسبت تبدیل	محدوده دور خروجی (دور بر دقیقه)	گشتاور خروجی (نیوتن متر)	قطر شافت خروجی (میلی متر)	نوع خروجی
VF27	0.02 تا 0.34	7 تا 70	7.1 تا 400	13	9	N, A, V, F
VF30	0.04 تا 0.58	7 تا 70	7 تا 400	24	14	N, A, V, F, P, U
گیربکس حلزونی بونفیلیولی VF44	0.04 تا 1.1	7 تا 100	5 تا 400	55	18	N, A, V, F, FA, P, U
VF49	0.08 تا 2	7 تا 100	5 تا 400	88	25	N, A, V, F, FA, P, U
W63	0.17 تا 4.9	7 تا 100	5 تا 400	190	25	U, UF, UFC
W75	0.21 تا 7.8	7 تا 100	5 تا 400	320	30	U, UF, UFC, UFCR
Bonfiglioli W86	0.29 تا 10.4	7 تا 100	5 تا 400	440	35	U, UF, UFC
Bonfiglioli W110	0.56 تا 20.7	7 تا 100	5 تا 400	830	42	U, UF, UFC
Bonfiglioli VF130	0.91 تا 25	7 تا 100	5 تا 400	1500	45	N, A, V, F, FC, FR, P
VF150	1.3 تا 35	7 تا 100	5 تا 400	2000	50	N, A, V, F, FC, FR, P
VF185	2.1 تا 60	7 تا 100	5 تا 400	3600	60	N, A, V, F, FC, FR, P
VF210	3.4 تا 79	7 تا 100	5 تا 400	5000	90	N, A, V, P
VF250	5.3 تا 109	7 تا 100	5 تا 400	7100	110	N, A, V, P

انواع گیربکس ها

سری VF:

N: پایه دار، شافت ورودی در پایین
A: پایه دار، شافت ورودی در بالا
V: پایه دار، شافت حلزونی عمودی
F: فلنج استاندارد
FA: فلنج خروجی در دو سمت
FC: فلنج کوتاه
FR: فلنج کوتاه با یاتاقان بندی تقویت شده
P: پوسته سفارشی برای خروجی شافت
U: پایه دار

سری W:

U: محفظه با طراحی سفارشی
UF: فلنج نصب استاندارد
UFC: فلنج نصب با طول کاهش یافته
UFCR: فلنج نصب با طول و قطر کاهش یافته

خروجی

هالو شافت انگشتی
شافت خروجی جامد پلاگین
محدودکننده گشتاور (انتخابی)

ورودی

سری VF و W: آداپتور موتور های معمول IEC
سری VF و W: شافت ورودی جامد

موتور AC

سری VF و W: ترمز ها و موتور های معمول IEC-سری BN / سری BE
سری W: موتور و ترمز جدایی ناپذیر سری M/ME
موتور تک و دو سرعته
ویژگی ترمز اصلی گیربکس حلزونی بونفیلیولی

منبع تغذیه AC و DC

عکس العمل سریع تر با استفاده از رکتیفایر (یکسوکننده) AC/DC که الکترونیکی کنترل می شود، نوع SB ،SBR ،NBR (آپشن)

آپشن های موتور اصلی گیربکس بونفیلیولی

سنسور ترموستات و ترمیستور
خنک کننده اجباری مجزا

مزایای گیربکس حلزونی Bonfiglioli VF/W

کاربری گیربکس حلزونی Bonfiglioli سری VF/W

این محصولات به دلیل ویژگی ها و مشخصات متنوعی که دارند، قابل استفاده در دستگاه های زیاد هستند که عبارتند از:

بالابر و آسانسور
نوار نقاله
آسیاب و میکسر کوچک
دیزل جنریتور
کمپرسور
پمپ سیلندری ماشین های بلوک و آجر
هواکش
میکسر بشکه ای
خردکن
غربال گر
آسیاب بتن
شیشه پر کنی
کوره صنعتی
ماشین آلات بسته بندی
شیکر و …

همچنین از این گیربکس ها در صنایع متعددی استفاده می شود که برخی از آنها عبارتند از:

صنایع کاشی و سرامیک
صنایع سیمان
صنایع داروسازی
صنایع غذایی
صنایع پتروشیمی
صنایع شیمیایی

قیمت گیربکس سری VF/W

جهت خرید گیربکس حلزونی بونفیلیولی ، موتور گیربکس های صنعتی و سایر الکتروموتورهای ایتالیایی و آلمانی می توانید با آرشا صنعت نماینده و عامل فروش برترین برندهای اروپایی تماس بگیرید.

برند	بونفیلیولی
گارانتی	دارد
نوع گیربکس صنعتی	حلزونی
ساخت کشور	ایتالیا
