شماره سریال (پلاک خوانی) گیربکس SEW

پلاک خوانی گیربکس SEW به ما کمک می‌کند تا مشخصات کامل گیربکس را به صورت کامل بشناسیم. در واقع پلاک مانند شناسنامه گیربکس است که اطلاعات کاملی از دستگاه را به ما ارائه می‌کند. در این بخش از آرشا صنعت بررسی و آموزش پلاک خوانی SEW می‌پردازیم.

اجزای شماره سریال گیربکس SEW به ما چه می‌گوید؟

آموزش پلاک خوانی گیربکس SEW ( اجزای شماره سریال SEW )

• ۱. مشخصات نوع گیربکس
• ۲. شماره سریال گیربکس SEW
• ۳. فرکانس نامی
• ۴. سرعت موتور/گیربکس
• ۵. ولتاژ نامی
• ۶. توان نامی و حالت عملکرد
• ۷. جریان نامی
• ۸. ضریب توان (فاکتور توان)
• ۹. بازده
• شماره ۱۰ تا ۱۶ پلاک مطابق گزینه های قبلی میباشد. با این تفاوت که مقدار فرکانس ۶۰ هرتز (HZ) است.
• ۱۷. کلاس دمایی
• ۱۸. فاکتور سرویس S.F.
• ۱۹. نسبت گیربکس
• ۲۰. گشتاور حداکثر
• ۲۱. موقعیت نصب
• ۲۲. نوع روغن / حجم پر کردن روغن
• ۲۳. جرم
• ۲۴. تعداد فاز ها و استاندارد
• ۲۵. درجه محافظت

جهت دانلود کاتالوگ ها SEW به این بخش از وب سایت مراجعه نمایید.

۱. مشخصات نوع گیربکس

R37 DRN90L4

حرف لاتین اول مشخص کننده نوع گیربکس است.

• R : نوع گیربکس از نوع هلیکال یا شافت مستقیم سری R (دو یا سه مرحله ای)

عدد بعد از حرف لاتین نشان دهنده سایز گیربکس می باشد.

• ۳۷ : سایز گیربکس ۳۷ است.
• DRE : الکتروموتور AC سری DRE (کلاس بازده IE2)
• ۹۰ : نشان دهنده سایز موتور است که در این پلاک ۹۰ است.
• L : طول
• ۴ : ۴ قطبی

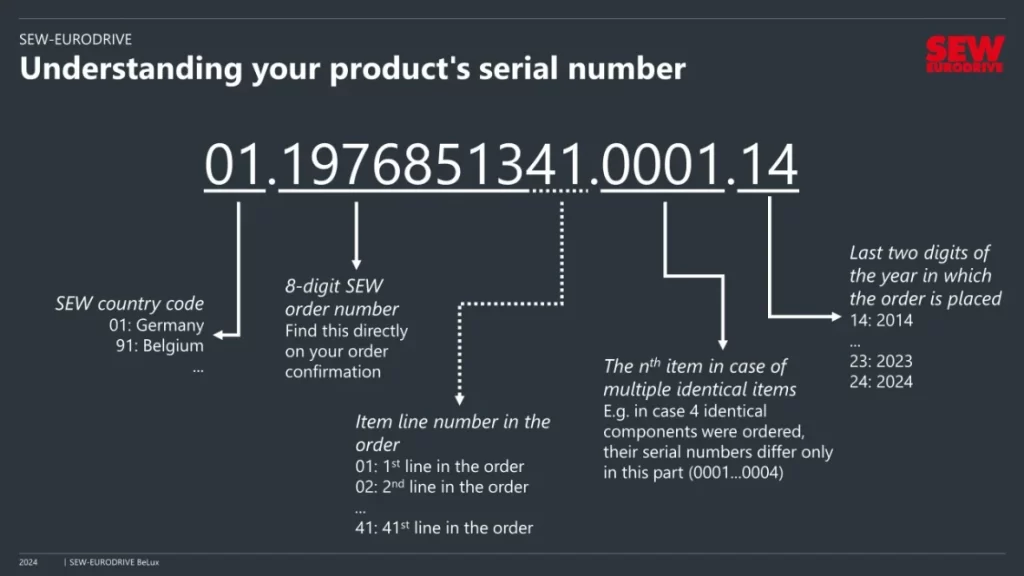

۲. شماره سریال گیربکس SEW

در این قسمت شماره سریال گیربکس SEW درج شده که یک کاربرد آن سفارش قطعات تعویضی مناسب گیربکس می باشد.

۳. فرکانس نامی

یعنی گیربکس را می توان به چه منبعی و با چه فرکانسی متصبل کرد. در انیجا ۵۰ هرتز در نظر گرفته شده.

۴. سرعت موتور/گیربکس

نسبت بین سرعت نامی موتور و سرعت در محور خروجی گیربکس بر حسب دو در دقیقه (rpm). همچنین به فرکانس اسمی اعمال شده هم بستگی دارد. در اینجا برای مثال ۵۰ هرتز می باشد.

به با توجه به پلاک بالا:

سرعت موتور: ۱۴۶۱ دور در دقیقه

سرعت خروجی گیربکس: ۱۴۵ دور در دقیقه

۵. ولتاژ نامی

در این پلاک ولتاژ نامی ۵۰ هرتز (Hz) می باشد.

نشان دهنده ولتاژ مجازی است که گیربکس می تواند در آن محدوده کار کند.

کمترین مقدار: حداکثر ولتاژی که یک فاز از موتور نصب شده می تواند داشته باشد. (اینجا ۲۳۰-۲۲۰ ولت می باشد.)

بیشترین مقدار: حداکثر ولتاژی که هادی بیرونی موتور می تواند تحمل کند. (۱۴۵ دور در دقیقه)

این مقادیر برای فرکانس اسمی اعمال شده (۵۰ هرتز) معتبر است.

۶. توان نامی و حالت عملکرد

• توان نامی بر حسب کیلووات است. (در اینجا ۱.۵ کیلووات)
• قسمت آخر این مشخصه نشان دهنده حالت کار است. حالت کار در این پلاک S1 است که به معنی کارکرد مداوم با بار ثابت است.

۷. جریان نامی

یعنی جریان مجازی که گیربکس می تواند در آن محدوه عمل کند.

مقدار بالاتر (اینجا ۶.۰۰ A): حداکثر ولتاژی که یک فاز از موتور نصب شده می تواند داشته باشد. (اینجا مطابق با حداکثر ولتاژ ۲۳۰ ولت است.)

مقدار کمتر ( اینجا ۳.۴۵ A): حداکثر جریانی که هادی بیرونی موتور می تواند تحمل کند. (در این پلاک مطابق با ولتاژ ۴۰۰ ولت)

۸. ضریب توان (فاکتور توان)

یعنی زاویه تغییر فاز با جریان ها و ولتاژهای سینوسی (موتورهای AC)

۹. بازده

نشان دهنده این است که مصرف موتور گیربکس تا چه حد بهینه است. این گیربکس با فرکانس ۵۰ هرتز دارای راندمان ۸۵ درصدی است و مطابق IE3 می باشد.

از شماره ۱۰ تا ۱۶ پلاک مطابق گزینه های قبلی است با این تفاوت که مقدار فرکانس اسمی ۶۰ هرتز (HZ) است.

۱۷. کلاس دمایی

نشان دهنده حداکثر دمایی است که عایق را می توان با توان نامی تحت آن قرار داد. به عبارت دیگر، ماده ای که برای سیستم عایق موتورگیربکس استفاده می شود می تواند تا دمای ذکر شده را مقاومت کند.

۱۸. فاکتور سرویس S.F.

نشان دهنده این است که الکتروموتور تا چه حد می تواند بیشتر از توان نامی تعریف شده فشار را بدون اینکه آسیب ببیند تحمل کند. ضریب اضافه بار مجاز مطابق با بخش NEMA ۱۲.۵۱

۱۹. نسبت گیربکس

ضریبی که توسط آن برای مثال سرعت بین دو طرف خروجی و ورودی گیربکس تغییر می کند.

i ۱۰,۱۱ : نشان می دهد که سرعت ۱۰,۱۱ دور در دقیقه می تواند به سرعت ۱۰۰ دور در دقیقه تبدیل شود.

۲۰. گشتاور حداکثر

Nm99/۸۲ حداکثر گشتاور خروجی را نشان می دهد.

۲۱. موقعیت نصب

جهت گیری فضایی که در محل یا سیستمی که موتورگیربکس طراحی شده. بسته به موقعیت نصب ممکن است مقدار روان کننده متفاوت (حجم روغن) و احتمالا نیاز به یک مخزن انبساط روغن داشته باشد.

۲۲. نوع روغن / حجم پر کردن روغن

این مشخصه به ما نشان می دهد که روغن مورد استفاده ما برای این گیربکس باید از چه نوع و چه مقداری باشد.

۲۳. جرم

نشان دهنده وزن گیربکس است. در اینجا گیربکس ما ۲۸.۹۵۵ Kg وزن دارد.

۲۴. تعداد فاز ها و استاندارد

معنی “IEC60034~۳” در این پلاک عبارت است از:

• ۳~ : نشان دهنده تعداد فاز الکتروموتور است که در اینجا ۳ فاز است.
• IEC60034 : نشان می دهد که این گیربکس بر اساس استاندارد بین المللی IEC ۶۰۰۳۴ ، استاندارد رتبه بندی و عملکرد اساسی است.

۲۵. درجه محافظت

در این پلاک IP54 :

• رقم اول (۵): حفاظت کامل در برابر تماس، محافظت در برابر تجمع گرد و غبار داخلی گیربکس
• رقم دوم (۴): محافظت شده در برابر پاشش آب

جمع‌بندی » سریال گیربکس SEW

امیدواریم که مقاله ی پلاک خوانی شماره سریال SEW برای شما مفید بوده باشد. برای اطلاعات بیشتر به وب سایت رسمی SEW مراجعه نمایید. آرشا صنعت نماینده رسمی فروش محصولات SEW در ایران پاسخگوی سوالات شما خواهد بود. برای اطلاعات بیشتر و استعلام قیمت با ما تماس بگیرید.
