اسپیندل موتور چیست و چه کاربردی دارد؟

5/5 - (1 امتیاز)

اسپیندل موتور (spindle motors) یکی از اجزای کلیدی در ماشین‌های سی ان سی است که نقش محوری در عملیات براده‌برداری، حکاکی و فرزکاری ایفا می‌کند. این موتور الکتریکی پرقدرت، با چرخاندن ابزار برش با سرعت‌های بالا، امکان انجام عملیات دقیق و ظریف بر روی انواع مواد را فراهم می‌کند. در این بخش از آرشا صنعت به بررسی جامع اسپیندل موتور خواهیم پرداخت و با زوایای مختلف آن از جمله تعریف، ساختار، انواع، کاربردها، نکات انتخاب، عیب‌یابی و تعمیر و آینده این فناوری آشنا خواهیم شد.

ساختار اسپیندل موتور

اسپیندل موتور از اجزای مختلفی تشکیل شده است که هر کدام وظایف خاص خود را دارند. اجزای اصلی اسپیندل موتور عبارتند از:

موتور

  • قلب اسپیندل موتور را تشکیل می‌دهد.
  • وظیفه آن تولید نیروی لازم برای چرخاندن ابزار برش است.
  • انواع مختلفی دارد، از جمله موتورهای AC، DC، سنکرون و آسنکرون.
  • انتخاب نوع موتور به عوامل مختلفی مانند سرعت مورد نیاز، گشتاور و توان مصرفی بستگی دارد.

شفت

  • میله‌ای است که از داخل موتور عبور می‌کند و ابزار برش به آن متصل می‌شود.
  • با چرخش موتور، شفت نیز می‌چرخد و ابزار برش را به حرکت در می‌آورد.
  • جنس شفت از فولاد سخت یا سرامیک است تا در برابر سایش و خوردگی مقاوم باشد.

یاتاقان‌ها

  • از شفت در برابر اصطکاک و لرزش محافظت می‌کنند.
  • انواع مختلفی دارند، از جمله یاتاقان‌های غلتشی و لغزشی.
  • انتخاب نوع یاتاقان به عوامل مختلفی مانند سرعت مورد نیاز، بار و دقت مورد نیاز بستگی دارد.

سیستم خنک‌کاری

  • از گرم شدن بیش از حد موتور و شفت جلوگیری می‌کند.
  • انواع مختلفی دارد، از جمله سیستم‌های خنک‌کاری هوا و آب.
  • انتخاب نوع سیستم خنک‌کاری به عوامل مختلفی مانند توان موتور، سرعت مورد نیاز و شرایط محیطی بستگی دارد

کولت

  • ابزار برش را به شفت اسپیندل موتور متصل می‌کند.
  • انواع مختلفی دارد، از جمله کولت‌های ER، ERG، و ISO
  • انتخاب نوع کولت به قطر ابزار برش بستگی دارد.

سیستم کنترل

  • سرعت و گشتاور موتور را کنترل می‌کند.
  • از اجزایی مانند کنترلر، اینورتر و سنسور تشکیل شده است.
  • نوع سیستم کنترل به نوع موتور و نیاز کاربر بستگی دارد.

بدنه

  • از اجزای داخلی اسپیندل موتور در برابر گرد و غبار و رطوبت محافظت می‌کند.
  • از جنس آلومینیوم یا چدن ساخته می‌شود.
  • علاوه بر اجزای اصلی ذکر شده، اسپیندل موتور ممکن است دارای اجزای دیگری مانند سنسور دما، سنسور لرزش و سیستم روغن‌کاری نیز باشد.

اجزا تشکیل دهنده اسپیندل موتور

انواع اسپیندل موتور

اسپیندل موتورها به شش دسته بر اساس نوع برق، سیستم خنک کاری، نحوه نصب، ابزارگیر، کاربرد و برند تقسیم بندی می‌شوند.

نوع برق

  • اسپیندل موتورهای AC: این نوع موتورها با برق متناوب کار می‌کنند و از نظر توان و گشتاور، تنوع گسترده‌ای دارند. برای مصارف صنعتی و سنگین مناسب هستند.
  • اسپیندل موتورهای DC: این نوع موتورها با برق مستقیم کار می‌کنند و سرعت و دقت بالایی دارند. این مدل اسپیندل‌ها برای مصارف ظریف و دقیق مناسب می‌باشند.

سیستم خنک‌کاری

  • اسپیندل موتورهای هوا خنک: این نوع موتورها با استفاده از هوا خنک می‌شوند و برای مصارف سبک و متوسط مناسب هستند.
  • اسپیندل موتورهای آب خنک: این نوع موتورها با استفاده از آب خنک می‌شوند و برای مصارف سنگین و پرقدرت مناسب می‌باشد.

نحوه نصب

⦁ اسپیندل موتورهای مستقیم: این نوع موتورها به طور مستقیم به شافت دستگاه سی ان سی متصل می‌شوند و دقت و سرعت بالایی دارند.
⦁ اسپیندل موتورهای تسمه‌ای: این نوع موتورها با استفاده از تسمه به شافت دستگاه سی ان سی متصل می‌شوند و لرزش و صدای کمتری دارند.

نوع ابزارگیر

⦁ اسپیندل موتورهای کولت: این نوع موتورها از ابزارگیر کولت برای اتصال ابزار برش استفاده می‌کنند و برای مصارف عمومی مناسب هستند.
⦁ اسپیندل موتورهای مورس: این نوع موتورها از ابزارگیر مورس برای اتصال ابزار برش استفاده می‌کنند و برای مصارف سنگین و پرقدرت مناسب هستند.

کاربرد

از این اسپیندل موتورها می‌توان در کاربری‌هایی مانند فرزکاری، تراشکاری و حکاکی استفاده کرد. البته که هر کدام اسپیندل موتور مختص به خود را دارند.

برند

اسپیندل موتورها در برندهای مختلفی مانند هایتک، اشنایدر، زیمنس، و دانفوس تولید می‌شوند. انتخاب نوع اسپیندل موتور مناسب به عوامل مختلفی مانند نوع عملیات، جنس قطعه کار، سرعت مورد نیاز، گشتاور، توان، سیستم خنک‌کاری، دقت، قیمت و برند بستگی دارد.

کاربرد اسپیندل موتور

این نوع موتورها در صنایع مختلف کاربرد کلیدی دارند. برخی از مهمترین کاربردهای آن‌ها عبارت‌اند از:

اسپیندل در صنعت چوب

اسپیندل موتورها در صنعت چوب برای برش دقیق و ظریف انواع چوب‌های نرم و سخت، اعم از تخته‌های چندلایه، ام دی اف، چوب طبیعی و… به کار می‌روند. این موتورها با قدرت و سرعت بالا، امکان حکاکی طرح‌های پیچیده و ظریف را بر روی چوب فراهم می‌کنند و در ساخت انواع مبلمان، کابینت، دکوراسیون چوبی، اسباب‌بازی و لوازم چوبی با ظرافت و دقت بالا نقش حیاتی دارند.

صنعت فلزکاری

اسپیندل موتورها در صنعت فلزکاری برای انجام عملیات مختلفی مانند فرزکاری، تراشکاری، سوراخ‌کاری و برش فلزات با دقت و ظرافت بالا به کار می‌روند. از این موتورها در ساخت انواع قطعات صنعتی، ماشین‌آلات، ابزار و قالب با جنس‌های مختلف فلز مانند فولاد، آلومینیوم، مس و… استفاده می‌شود.

صنعت پلاستیک

اسپیندل موتورها در صنعت پلاستیک برای برش دقیق و ظریف انواع ورق‌ها و لوله‌های پلاستیکی، اعم از پلیمرهای مختلف مانند پلی اتیلن، پلی پروپیلن و… به کار می‌روند و با سرعت بالا، امکان حکاکی طرح‌های ظریف را بر روی پلاستیک فراهم می‌کنند همچنین در ساخت انواع قطعات پلاستیکی، بطری، ظروف و لوازم پلاستیکی با دقت و ظرافت بالا نقش حیاتی دارند.

صنعت سنگ

اسپیندل موتورها در صنعت سنگ برای برش دقیق و ظریف انواع سنگ‌های طبیعی و مصنوعی، اعم از سنگ مرمر، گرانیت، کوارتز و… به کار می‌روند. این موتورها با قدرت و سرعت بالا، امکان حکاکی طرح‌های پیچیده و ظریف را بر روی سنگ فراهم می‌کنند و در ساخت انواع مجسمه، کتیبه، سنگ‌های تزئینی و سنگ‌های ساختمانی با دقت و ظرافت بالا نقش حیاتی دارند.

صنعت الکترونیک

اسپیندل موتورها در صنعت الکترونیک برای ساخت قطعات الکترونیکی ظریف و دقیق، مونتاژ بردهای الکترونیکی و تست و عیب‌یابی قطعات الکترونیکی به کار می‌روند و با دقت و سرعت بالا، امکان انجام عملیات ظریف و حساس در این صنعت را فراهم می‌کنند.
علاوه بر کاربردهای ذکر شده، اسپیندل موتورها در صنایع دیگری مانند صنعت نساجی، صنعت چرم‌سازی، صنعت خودرو و صنعت هوافضا نیز مورد استفاده قرار می‌گیرند.

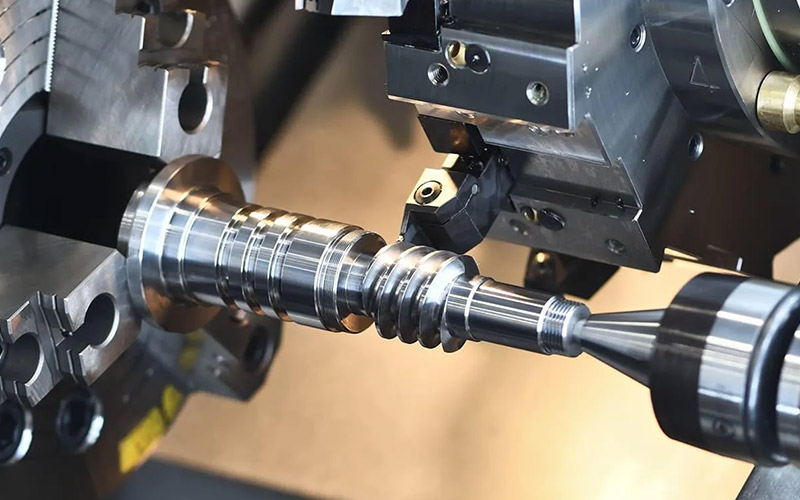

spindle motors

نکات مهم و قابل توجه در هنگام انتخاب

انتخاب اسپیندل موتور مناسب، یکی از مهم‌ترین مراحل در تجهیز و راه‌اندازی دستگاه‌های سی ان سی است. انتخاب صحیح این موتور، نقشی حیاتی در کیفیت، دقت و راندمان عملیات ماشینکاری ایفا می‌کند. در ادامه به برخی از نکات مهم در انتخاب اسپیندل موتور اشاره می‌کنیم:

نوع عملیات

اولین قدم در انتخاب اسپیندل موتور، مشخص کردن نوع عملیات مورد نظر است. برای مثال، اگر قصد دارید از دستگاه سی ان سی برای برش فلزات استفاده کنید، به اسپیندل موتور با توان و گشتاور بالا نیاز دارید. در مقابل، برای عملیات ظریف مانند حکاکی چوب، اسپیندل موتور با سرعت بالا و دقت مناسب انتخاب می‌شود.

جنس قطعه کار

جنس قطعه کار نیز در انتخاب اسپیندل موتور موثر است.

سرعت مورد نیاز

سرعت مورد نیاز برای عملیات ماشینکاری، یکی دیگر از فاکتورهای مهم در انتخاب اسپیندل موتور است.

گشتاور

گشتاور، نیروی چرخشی اسپیندل موتور است که برای براده‌برداری از قطعه کار مورد نیاز است. به طور کلی، برای عملیات سنگین مانند فرزکاری فلزات، به اسپیندل موتور با گشتاور بالا نیاز دارید.

توان

توان، قدرت موتور را نشان می‌دهد و به عوامل مختلفی مانند سرعت، گشتاور و راندمان موتور بستگی دارد.

سیستم خنک‌کاری

اسپیندل موتورها در حین کار، گرمای زیادی تولید می‌کنند. سیستم خنک‌کاری مناسب، از گرم شدن بیش از حد موتور و آسیب دیدن آن جلوگیری می‌کند.

دقت

دقت اسپیندل موتور، به میزان انحراف شفت موتور از محور اصلی آن در حین چرخش اشاره دارد.

قیمت

قیمت اسپیندل موتورها به عوامل مختلفی مانند برند، توان، سرعت، گشتاور، سیستم خنک‌کاری و دقت آنها بستگی دارد.

نتیجه‌گیری

اسپیندل موتورها به عنوان بخش اصلی دستگاه‌های سی ان سی، نقشی حیاتی در عملیات ماشینکاری ایفا می‌کنند. انتخاب صحیح این موتور، با توجه به تنوع و پیچیدگی‌های موجود، نیازمند بررسی دقیق و کارشناسی است. در این مقاله، تلاش شد تا با ارائه اطلاعات جامع و کاربردی، گامی در جهت انتخاب آگاهانه‌تر کاربران برداشته شود.


شما می‌توانید انواع گیربکس صنعتی، الکتروموتور و پمپ صنعتی را از مجموعه آرشا صنعت نمایندگی رسمی برندهای معتبر اروپایی در ایران با ضمانت اصالت کالا و قیمت مناسب خریداری کنید. برای دریافت استعلام قیمت و مشاوره رایگان با کارشناسان ما تماس حاصل فرمایید.

سوالات متداول
  • اسپیندل موتور چیست؟
    یک موتور الکتریکی است که این امکان را دارد تا ابزارهای برش را با سرعت بالایی بچرخاند و به کمک آن بتوان کارها را با ظرافت و دقت بیشتری انجام داد.
  • این دستگاه چه کاربردی دارد؟
    از این دستگاه برای براده برداری، حکاکی و فرزکاری در صنایعی مانند چوب، فلزکاری، پلاستیک، سنگ و... مورد استفاده قرار می‌گیرد.
