گیربکس خورشیدی SEW اس ای دبلیو : الکتروموتورها و انواع گیربکس ها برای تولید محصول و حفظ بقای صنایع و کارخانه ها از لوازم و دستگاه های بسیار ضروری محسوب می شوند. کمپانی sew یکی از بهترین تولیدکنندگان و عرضه کنندگان گیربکس های صنعتی است که گروه آرشا صنعت نماینده و عامل فروش گیربکس های این برند آلمانی در ایران می باشد. در ادامه انواع سری های گیربکس سیاره ای SEW و مشخصات آنها را معرفی می کنیم.

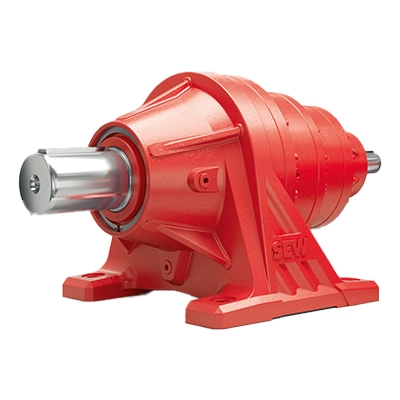

گیربکس خورشیدی اس ای دبلیو SEW

این گیربکس ها، در 11مدل (002 الی 102) تولید و عرضه می شوند و به واسطه پایه و فلنج در محل خود قرار می گیرند. این گیربکس ها از سه قسمت دنده خورشیدی، دنده هرزگرد، و دنده رینگی ساخته شده اند. گیربکس سیاره ای اس ای دبلیو دارای صدا و نویز بسیار کم، با دوام و مستحکم و با راندمان و قابلیت تحمل بارهای شعاعی بالا، طراحی و اجرا شده است.

جایگاه دنده خورشیدی در این محصولات به واسطه نقش اصلی در این ابزار (محرک) در وسط دستگاه تعبیه گردیده و دنده های هرزگرد، مابین دنده خورشیدی و دنده رینگی قرار دارند.

انواع گیربکس سیاره ای SEW

• سری P
• سری XP
• سری P-X
• سری PKK

گیربکس خورشیدی سری P

این گیربکس از برند SEW در 11 مدل به صورت 002 تا 102 تولید می‌شود و امکان نصب با پایه یا فلنج را دارد. از دلایل استفاده از این نوع سری گیربکس ها را می توان بالا بودن درجه تحمل گشتاور خروجی، تولید در دو نوع ساده (P.RF) و اریب (P.KF) و همچنین نسبت تبدیل های 100 الی 4000 (4 و 5 طبقه)، ابعاد کوچکتر، به کارگیری چرخ دنده های سیاره ای و کوپل، نسبت به دیگر محصولات (گیربکس هلیکال R و گیربکس کرانویل سری K) بیان کرد.

این گیربکس ها در 3 سری مختلف با ویژگی های متفاوت طراحی و تولید می شوند که عبارتند از:

• خورشیدی سری XP – اطلاعات بیشتر در سایت SEW-Eurodrive
• خورشیدی سری P-X – اطلاعات بیشتر در سایت SEW-Eurodrive
• خورشیدی سری PPK – اطلاعات بیشتر در سایت SEW-Eurodrive

گیربکس خورشیدی SEW سری XP

گیربکس های خورشیدی سری XP اس ای دبلیو، از واحد های فشرده ای ساخته شده و گشتاور بسیار بالایی دارند (تا 5200 کیلو نیوتن متر). در نتیجه این محصولات به عنوان یک واحد مستقل بوده و جدا از موتور قرار می گیرند.

کارایی بالا با شفت محرک آزاد

گیربکس های سری XP دارای دنده های خورشیدی هستند که در فضا نیز صرفه جویی می کنند. این محصولات دارای گشتاور بالا تا 5200 کیلو نیوتن متر بوده و برای برنامه های کاربردی در مناطقی که نیاز به عملکرد بالا باشد، کاربرد دارند. سری XP به عنوان یک واحد مستقل با شفت ورودی آزاد طراحی شده است.

ویژگی های گیربکس سری XP

• دارای قابلیت انعطاف پذیری در نصب با موتور های هیدرولیک، موتورهای الکتریکی، یونیت های دنده صنعتی و …
• به دلیل داشتن ابعاد جمع و جور، در فضای نصب صرفه جویی می شود
• دارای سیستم خنک کننده متغیر و فناوری قوی که موجب افزایش عملکرد گیربکس می شوند
• دارای درجه بندی گشتاور بهینه
• قابل نصب در حالت های مختلف

کاربرد

با توجه به ویژگی های این سری از گیربکس های خورشیدی SEW، می توان از آنها در صنایع و کارخانه های زیادی استفاده کرد که برخی از آنها عبارتند از:

• جابجایی مواد
• صنایع چوب
• صنایع کاغذ
• صنایع مواد غذایی
• میکسر ها و همزن ها
• فرآوری مواد اولیه و …

گیربکس سیاره ای SEW سری P-X

بسیاری از کاربرد ها در صنایعی مانند جابجایی مواد فله یا فناوری های زیست محیطی و بازیافت به درایو هایی با گشتاور بالا و سرعت متوسط بستگی دارند. گیربکس های سری P-X از اس ای دبلیو راه حل این مشکل هستند. این گیربکس ها دارای دنده های سیاره ای و واحد های چرخ دنده بول هلیکال استاندارد می باشند.

گشتاور و درجه حرارت بالا

گیربکس های سیاره ای سری P-X به عنوان یک راه حل مقرون به صرفه با گشتاور بالا شناخته می شوند. این گیربکس ها، استاندارد شده و قدرتمند بوده و واحد های دنده ای سری P را با واحد های دنده های سری X صنعتی ترکیب کرده اند. به این ترتیب تمام مزیت های گیربکس خورشیدی سری P برند SEW با گیربکس های سری X ترکیب شده و کاربرد آن را بیشتر کرده است.

مزایا و ویژگی ها

• مناسب استفاده برای منطقه هایی با دمای پایین زیر 25- درجه سانتی گراد
• بک استاپ و رولبرینگ های روغن کاری شده (بدون نیاز به تعمیر و نگهداری)
• کاهش هزینه به دلیل صرفه جویی در واحد های جایگزین به همراه مونتاژ و تراز ساده و آسان
• محفظه روغن مشترک برای گردش کارآمد روغن
• دارای درجه حرارت بالا
• قابل استفاده برای کاربرد های مختلف

کاربرد

از گیربکس های سیاره ای اس ای دبلیو سری P-X در صنایع و برنامه هایی استفاده می شود که نیاز به سرعت متوسط و گشتاور بالا باشد. مانند:

• چرخ درایور های سطلی معادن
• فرآیند پرکردن در صنعت سیمان
• میکسرها و فیلتر های دوار
• تخته خرده چوب
• صنایع خمیر و کاغذ
• صنایع بازیافت
• صنایع ساختمانی

خورشیدی سری PPK

این گیربکس سیاره ای کواکسیال در سایز های 010 و 017 در کلاس های گشتاور 10700 نیوتن متر و 17650 نیوتن متر عرضه می شوند. این محصولات محدوده نسبت انتقال از 65 تا 390 را پوشش می دهند. شرکت SEW از این سری محصولات خود به عنوان گیربکس ایده آل برای تمام برنامه های کاربردی سنگین یاد می کند. این سری گیربکس ها برای تمام کاربرد های سنگین که در آنها طراحی قوی، نسبت انتقال بالا و فشرده بودن مورد نیاز باشد، کاملاً مناسب هستند.

مزایا گیربکس خورشیدی SEW

• سایز جمع و جور
• قابلیت اطمینان و کارایی بالا
• سرعت بالا
• مناسب کاربرد های سنگین

کاربرد

با توجه به مزیت های گیربکس خورشیدی سری PPK می توان از این سری محصولات در صنایع مختلفی استفاده کرده که برخی از آنها عبارتند از:

• صنایع بازیافت
• صنایع آب و فاضلاب
• معدن و صنعت سیمان
• صنایع غذایی
• صنایع شیمیایی
• صنایع لاستیک و پلاستیک

در کل گیربکس های خورشیدی SEW در بازه گشتاوری 24830 تا 631300 نیوتن متر عرضه می شوند و 11 سایز دارند. همچنین می توان با کاهش دور این دستگاه ها، طبقات مختلفی به آن اضافه نمود.

شیوه نصب گیربکس خورشیدی SEW سری P

این سری از موتور گیربکس‌های اس ای دبلیو را می‌توانید به 4 شیوه نصب کنید که شامل موارد زیر می‌شوند:

1.نصب به صورت استاندارد

2. نصب لولایی (در حالت‌های ثابت و متغیر)

در حالاتی که نصب استاندارد انحراف داشته باشد، آن نصب در دسته نصب لولایی ثابت و متغیر قرار می‌گیرد. گیربکس‌هایی که به صورت لولایی ثابت نصب می‌شوند، در حالتی ثابت قرار می‌گیرند که موقعیت آن‌ها با موقعیت استاندارد متفاوت است. این به این معنی است که نحوه نصب در هنگام انجام عملیات تغیر نمی‌کند.

اما در نصب لولایی متغیر، گیربکس‌هایی که به صورت لولایی متغیر نصب می‌شوند را می‌توان در محدوده مشخص شده بین مینیمم و ماکزیمم تغییر داد.

نحوه‌های نصب لولایی و متغییر نام‌ها مختلفی دارند که عبارت‌اند از:

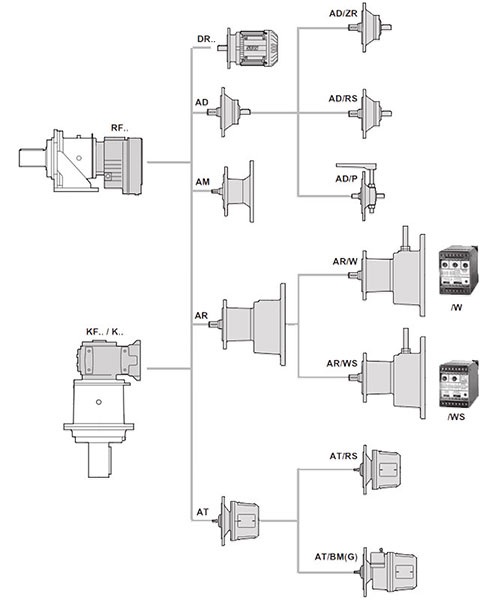

3. نصب همراه گیربکس سری K در ورودی

• M1 تا M6: نحوه نصب گیربکس خورشیدی
• 0° تا °270: نحوه نصب گیربکس بول در ورودی
• A/B: موقعیت فلنج در گیربکس سری KF

4. نصب همراه گیربکس سری R در ورودی

برای گیربکس‌های شافت مستقیم سری RF در ورودی موقعیت‌های °0، °90، °180 و °270 در نظر گرفته شود.

• M1 تا M6: نحوه نصب گیربکس خورشیدی
• 0° تا °270: نحوه نصب گیربکس هلیکال در ورودی

خروجی های گیربکس سیاره ای اس ای دابلیو

• مدل P شافت توپر دارای 2 خار
• مدل PR شافت صاف بدون خار
• مدل PL شافت توپر هزار خار
• مدل PH شافت تو خالی دارای دیسک انقباضی
• مدل PV شافت تو خالی هزار خار
• مدل P شافت توپر خاردار

پلاک خوانی این محصول:

• مدل : type
• شماره سریال No.
• توان شافت ورودی (HSS) (کیلووات) : PK1
• تورک خروجی گیربکس (نیوتن متر) : MK2
• سرعت ورودی (HSS) (دور بر دقیقه) : n1
• سرعت خروجی (LSS) (دور بر دقیقه) : n2
• نقطه کاری در کمترین سرعت : Min.
• نقطه کاری نرمال : Standard
• نقطه کاری در بیشترین سرعت : Max.
• نسبت تبدیل دقیق : i
• فاکتور سرویس (ضریب کارایی) : Fs
• توان اسمی موتور (کیلووات) : Pm
• انحراف از محدوده دمای استاندارد (از -20 تا +40 درجه سانتی گراد) : Ta
• جرم : Mass
• تعداد نقاط گریس کاری : Greasing points
• نوع روغن و ویسکوزیته / مقدار روغن
• سال تولید : year
• موقعیت نصب و وضیت نصب وجه گیربکس : IM

کاربرد های گیربکس خورشیدی اس ای دبلیو

• نورد فولاد
• معادن مس
• صنایع سیمان
• صنایع ذوب
•  آسیاب صنایع مس و روی
• پرس سنگین
•  توربین ها
• رولینگ
• میکسر
• کانوایر سنگ شکن
•  نورد فولاد
•  آسیاب های بزرگ
•  صنایع نفت و گاز
•  صنایع پتروشیمی
• صنایع بسته بندی
