گیربکس خورشیدی ایلماز سری P مانند سری ار یکی از کاربردی ترین محصولات این شرکت می باشد. در ادامه این بخش قصد بررسی ویژگی های فنی این مدل خاص از ایلماز را داریم. بیسشتر کاربری های این محصولات در کرین ها (Cranes)، سیستم های فرمینگ فلزات، صنایع ماشینری و توربین های بادی و…است. برای خرید دیگر گیربکس های ایلماز با قیمت بسیار مناسب و گارانتی معتبر وارد این بخش سایت شوید.
مشخصات کلی گیربکس خورشیدی ایلماز سری P
- نصب گیربکس به صورت فلنجی (سری P)
- شفت ورودی و خروجی Spline کاملا مطابق با مقیاس های DIN5480/ DIN5482
- قابلیت نصب شرینک دیسک
- کوپل راحت با گیربکس های بول و ورم
- فلنج اتصال موتور با استاندارد IEC B5
- امکان اتصال هیدرو موتور SAE J744C و موتور های الکتریکی با جریان ای سی
- امکان نصب مبدل حرارتی
- بدنه چدنی
- امکان قرار دادن مخزن روغن
- آب بندهای استاندارد FKM
- هوزینگ های محکم و تحمل گشتاور زیاد
- تحمل بار های شعاعی و محوری
- یاتاقان بندی موثر
- تنوع در شافت ها
- پوشش و رنگ مقاوم به خوردگی مطابق استاندارد DIN 1843-RAL 7032
سایر لوازم گیربکس خورشیدی ایلماز سری P
- ترمز مغناطیسی (Electromagnetic Brakes)
- ترمز هیدرولیکی (Hydraulic Brakes)
- بک استاپ (Back Stop)
- اینکدر پالسی مدل 512-1024 (Encoder)
- فن مجزا خارجی برای حالت استفاده از اینورتر
- شیشه نظاره سطح روغن گیربکس
- بازوی گشتاوری
- سنسور دما
روش های نصب گیربکس خورشیدی ایلماز سری پی
بررسی توانایی های گیربکس های خورشیدی Yilmaz سری پی
| بازه تورک | 1000 تا 50000 |
| توان موتور | 0.37 تا 75 |
| سرعت خروجی | 0.1 تا 410 |
| قطر شفت ورودی | 50 تا 140 |
| نسبت تبدیل | 1:3 تا 1:2957 |
سیستم نام گذاری گیربکس های سری P و R سیاره ای Yilmaz
| مدل | P |
| فلنج ورودی B5 | V |
| سایز هوزینگ | 15 |
| نامبر نسخه | 0 |
| طبقه ها | 2 |
| شافت ورودی و خروجی در یک راستا | L |
| شافت تو پر خروجی | 01 |
| موتور | 3E71M/4D |
| مدل | R |
| فلنج ورودی B5 | N |
| سایز هوزینگ | 27 |
| نامبر نسخه | 0 |
| طبقه ها | 2 |
| شافت ورودی و خروجی در یک راستا | K |
| شافت تو پر خروجی | 01 |
| موتور | A16 |
روانکار های سری پی
| روغن یا روانکار | استاندارد DIN 51517-3 | دمای محیطی (سانتیگراد) | ویسکوزیته ISO | آرال | شاخص (Beyond Petroleum) | کاسترول | کلوبر | موبیل | شل | توتال |
| روغن معدنی | CLP | 0 تا 50 | 680 | Degol BG 680 | Energol GR-XP 680 | Alpha SP 680 | Klüberoil GEM 1-680 N | Mobilgear XMP 680 | Omala 680 | Carter EP 680 |
| 5- تا 45 | 460 | Degol BG 460 | Energol GR-XP 460 | Alpha SP 460 | Klüberoil GEM 1-460 N | Mobilgear XMP 460 | Omala F460 | Carter EP 460 | ||
| 10- تا 40 | 320 | Degol BG 320 | Energol GR-XP 320 | Alpha SP 320 | Klüberoil GEM 1-320 N | Mobilgear XMP 320 | Omala F320 | Carter EP 320 | ||
| 15- تا 30 | 220 | Degol BG 220 | Energol GR-XP 220 | Alpha SP 220 | Klüberoil GEM 1-220 N | Mobilgear XMP 220 | Omala F220 | Carter EP 220 | ||
| 20- تا 20 | 150 | Degol BG 150 | Energol GR-XP 150 | Alpha SP 150 | Klüberoil GEM 1-150 N | Mobilgear XMP 150 | Omala 150 | Carter EP 150 | ||
| 25- تا 10 | 100 | Degol BG 100 | Energol GR-XP 100 | Alpha SP 100 | Klüberoil GEM 1-100 N | Mobilgear XMP 100 | Omala 100 | Carter EP 100 | ||
| روغن سنتتیک | CLP PG | 10- تا 60 | 680 | Degol GS 680 | Energsyn SG-XP 680 | – | Klübersynth GH 6 -680 | Mobil Glygoyle 680 | Tivela S 680 | Carter SY 680 |
| 20- تا 50 | 460 | Degol GS 460 | Energsyn SG-XP 460 | Aphasyn PG 460 | Klübersynth GH 6 460 | Mobil Glygoyle 460 | Tivela S 460 | Carter SY 460 | ||
| 25- تا 40 | 320 | Degol GS 320 | Energsyn SG-XP 320 | Aphasyn PG 320 | Klübersynth GH 6 320 | Mobil Glygoyle 320 | Tivela S 320 | Carter SY 320 | ||
| 30- تا 30 | 220 | Degol GS 220 | Energsyn SG-XP 220 | Aphasyn PG 220 | Klübersynth GH 6 220 | Mobil Glygoyle 30 | Tivela S 220 | Carter SY 220 | ||
| 35- تا 20 | 150 | Degol GS 150 | Energsyn SG-XP 150 | Aphasyn PG 150 | Klübersynth GH 6 150 | Mobil Glygoyle 22 | Tivela S 150 | Carter SY 150 | ||
| 40- تا 10 | 100 | – | – | – | Klübersynth GH 6 100 | Mobil Glygoyle 100 | – | – | ||
| CLP HC | 10- تا 60 | 680 | – | – | – | Klübersynth GEM 4-680 N | Mobil SHC Gear 680 | – | Carter SH 680 | |
| 20- تا 50 | 460 | Degol GS 460 | Enersyn EP-XF 460 | Alphasyn T 460 | Klübersynth GEM 4-460 N | Mobil SHC Gear 460 | Omala HD 460 | Carter SH 460 | ||
| 25- تا 40 | 320 | Degol GS 320 | Enersyn EP-XF 320 | Alphasyn T 320 | Klübersynth GEM 4-320 N | Mobil SHC Gear 320 | Omala HD 320 | Carter SH 320 | ||
| 30- تا 30 | 220 | Degol GS 220 | Enersyn EP-XF 220 | Alphasyn T 220 | Klübersynth GEM 4-220 N | Mobil SHC Gear 220 | Omala HD 220 | Carter SH 220 | ||
| 35- تا 20 | 150 | Degol GS 150 | Enersyn EP-XF 150 | Alphasyn T 150 | Klübersynth GEM 4-150 N | – | Omala HD 150 | Carter SH 150 | ||
| 40- تا 10 | 100 | – | – | – | Klübersynth GEM 4-100 N | – | – | – | ||
| روغن صنایع غذایی | CLP NSF H1 | 15- تا 25 | 320 | – | – | Optileb GT 320 | Klüberoil 4 UH1-320 N | Mobil SHC Cibus 320 | Cassida Fluid GL-320 | Nevastane SL 320 |
| روغن زیست تجزیه پذیر | CLP E | 25- تا 40 | 320 | – | – | Tribol BioTop 1418-320 | Klübersynth GEM 2-320 | – | – | Carter Bio 320 |
| گریس معدنی (دمای کاری 20- تا 130 سانتیگراد) | Aralub HL3 | Energrease LS 3 | Spheerol AP3 | Centoplex 2 EP | Mobilux EP 3 | Alvania RL3 | Multis Complex EP 2 | |||
| گریس سنتتیک (دمای کاری 30- تا 130 سانتیگراد) | – | Energrease SY 2202 | – | Petamo GHY 133 N | Mobiltemp SHC 100 | Cassida RLS 2 | Multis Complex | |||

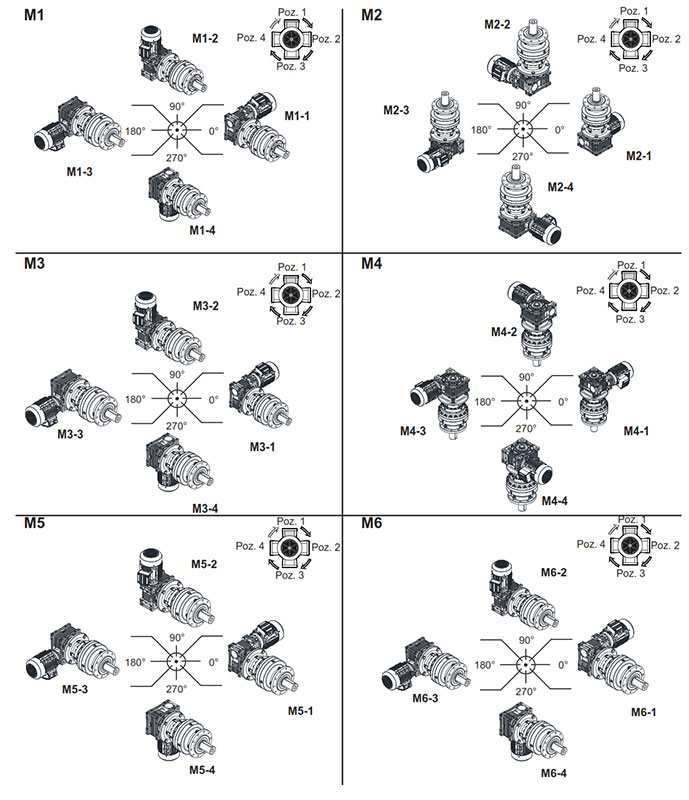

نصب گیربکس سری P با حلزونی
کاربرد محصولات ایلماز سری پی
- صنایع نفت، گاز، پتروشیمی
- کانوایرهای صنعت فولاد و سیمان
- آسیاب های موجود در خطوط تولید روی سرب
- صنایع دریایی
- صنایع غذایی و دارویی
- صنایع کاشی و سرامیک
- کانوایر
- نوار نقاله
- نورد
- رولینگ
- تیکنر
- اتوموبیل سازی
- صنایع آب و فاضلاب
- صنایع شیشه
- صنایع کشاورزی
- انواع کوره
- صنایع پمپ سازی
- میکسرها
- جرثقیل های سقفی
- صنایع پلاستیک
- صنایع بسته بندی
- ماشین ابزار
- نقاله آپرون
- صنایع نساجی
- صنایع کاغذی
- صنایع شکر
- صنایع هوا و فضایی
قیمت گیربکس خورشیدی ایلماز سری P را می توانید در این بخش از آرشا صنعت مشاهده و با بررسی مشخصات مدل مناسب کاربری خود را خریداری کنید. ارسال کالا به سراسر کشور انجام شده و تمامی مدل ها دارای گارانتی معتبر هستند.

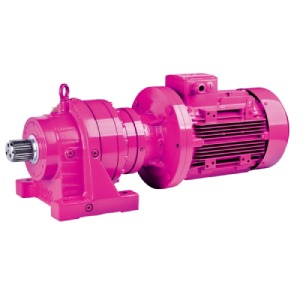

گیربکس خورشیدی ایلماز سری R
گیربکس خورشیدی ایلماز سری R از محصولاتی می باشد که در کشور ترکیه تولید می شود. محصولات برند YILMAZ از کیفیت بالایی برخوردارند که همین امر نیز باعث شده تا بتوان به راحتی آنها را در بسیاری از فعالیت ها مورد استفاده قرار داد. از دیگر ویژگی های گیربکس ایلماز می توان به طول عمر آنها اشاره کرد که در صورت سرویس و نگهداری منظم می تواند بسیار بالا باشد و گارانتی معتبری که این شرکت عرضه می کند نیز نشان دهنده این مهم می باشد.
گیربکس های خورشیدی این برند دارای تنوع بالایی می باشد که برای انواع محل ها قابل استفاده هستند. نصب گیربکس های سری R به صورت فلنجی می باشد و شافت ورودی و خروجی آنها به صورت هزارلا طراحی شده است.
مشخصات فنی گیربکس خورشیدی YILMAZ سری R
از ویژگی هایی که این محصولات را جز گیربکس های خورشیدی محبوب ساخته می توان به کوپل آسان با گیربکس های حلزونی و بول آنها اشاره کرد. همچنین نصب دیسک انقباضی یا شیرینگ دیسک میتواند از اهمیت بالایی برخوردار باشد. بدنه این گیربکس از چدن ریخته گری شده می باشد و آب بندی آن با استاندارد FKM صورت گرفته است که از هر گونه نشتی جلوگیری می کند. هوزینگ با استحکام بالایی که در این گیربکس ها وجود دارد باعث شده برای کاربرد های سنگین بسیار مناسب باشند.
قابلیت نصب هیدروموتور و الکتروموتور در این گیربکس ها وجود دارد و همچنین به عنوان یک سیستم خنک کننده نیز می توانید از مبدل حرارتی خنک کننده استفاده کنید. یاتاقان بندی محصولات سری R به گونه ای بوده که می تواند بار شعاعی و محوری را به مقدار زیادی تحمل کند و میزان صدای تولیدی آنها نیز پایین می باشد که دارای اهمیت بالایی است. در جدول پایین می توانید مشخصات کلی این گیربکس ها را مشاهده کنید.
| محدوده گشتاور (نیوتن متر) | 1000 تا 50000 |
| محدوده توان موتور (کیلووات) | 0.37 تا 75 |
| محدوده سرعت خروجی (دور بر دقیقه) | 0.1 تا 410 |
| قطر شافت ورودی (میلی متر) | 50 تا 140 |
| نسبت تبدیل (i) | 1:3 تا 1:2957 |
آپشن های گیربکس خورشیدی ایلماز سری R
این گیربکس ها دارای آپشن های می باشند که وجود آنها باعث بهبود عملکرد محصول می شود. می توان این آپشن ها را در موارد زیر خلاصه کنیم :
- ترمز مغناطیسی
- ترمز هیدرولیکی
- بک استاپ
- انکودر پالسی مدل 512-1024
- فن مجزا خارجی برای استفاده از حالت اینورتر
- سنسور دما
- بازوی گشتاور
- شیشه نظاره سطح روغن
محصولات سری R به صورت پایه دار برای نصب عرضه می شوند.
مدل های گیربکس سری R ایلماز
این محصولات بر حسب ورودی در چند مدل دسته بندی می شوند :
- گیربکس سیاره ای ایلماز سری RV…L : گیربکس همراه موتورAC یا هیدروموتور با فلنج در ورودی IECB5-C26-M46
- گیربکس سیاره ای ایلماز سری RN…L : گیربکس بدون موتور با فلنج در ورودی IECB5-C26-M46
- گیربکس سیاره ای ایلماز سری RT…L : گیربکس با شفت توپر در ورودی
- گیربکس سیاره ای ایلماز سری R…K : گیربکس خورشیدی همراه گیربکس بول در ورودی
- گیربکس سیاره ای ایلماز سری R+EV : گیربکس خورشیدی همراه الکتروگیربکس حلزونی در ورودی
- گیربکس سیاره ای ایلماز سری R+KR : گیربکس خورشیدی همراه گیربکس بول در ورودی
همچنین گیربکس خورشیدی ایلماز سری R از نظر شافت خروجی به چند دسته تقسیم می شود :
- شافت خروجی گیربکس خورشیدی ایلماز سری R…01 : شفت خروجی توپر
- شافت خروجی گیربکس خورشیدی ایلماز سری R…1K/1L : شفت هزار خار توپر در خروجی
کاربرد گیربکس سیاره ای YILMAZ سری R
از این محصولات میتوان در صنایع مختلفی مانند صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، صنایع دریایی، غذایی، دارویی، ماشین سازی، نوار نقاله، کانوایر، کشاورزی و شیشه سازی استفاده کنید.
