گیربکس آویز ایلماز

5/5 - (2 امتیاز)
برند : Yilmaz
گارانتی : دارد
نوع گیربکس : آویز
ساخت کشور : ترکیه

3,400,000تومان

۳۰ سال سابقه
برترین برندها
تعمیرات گیربکس های صنعتی
انواع گیربکس های صنعتی

اگر می خواهید گیربکس آویز و یا شافت مواری با کیفیت و با قیمت مناسب تهیه کنید که به راحتی نصب  شود و از نظر ابعاد ایده آل برای محیط های با فضای کم باشد گیربکس آویز ایلماز Yilmaz را می توانید گزینه ای هوشمندانه در نظر بگیرید. این محصول که توسط برند ترکی ایلماز تولید شده است دارای طراحی مهندسی شده ای است و از دنده های هلیکال استفاده می کند و ورودی و خروجی آن به صورت مواری هستند.

یکی از مزیت های این محصول این است که می توانید شفت خروجی و فلنج را به یک گیربکس هالو با شفت معمولی یا استاندارد بدون تغییر گیربکس وصل کنید. بدنه این سری از دو سمت دارای نقاط مخصوص متصل شدن است و ایلماز آپشنی جدید را برای نصب از داخل قرار داده است. بازده این محصولات بالاست و می توانند فشار بالایی را تحمل کنند از سویی بدنه مقاوم آن ها قعطات داخل را از صدمه دیدن محافظت می کند.

بررسی مشخصات گیربکس آویز ایلماز

سری دی ایلماز از نوع هلیکال هالو شافت است که در 10 مدل و یا سایز مختلف از تورک 130 تا 18000 نیوتن متر را ساپورت می کند. سرعت این موتور گیربکس ها از یک دهم تا 350 دور در دقیقه متغیر است و در تعداد طبقه های دو تا شش عرضه می شوند. جهت مشاهده قیمت و سفارش گیربکس برند ایلماز کلیک کنید.

  • بدنه یکپارچه
  • تنوع بالای نسبت تبدیل به تورک
  • تعداد طبقه تا 6 عدد
  • فلنج موتور استاندارد IEC B5, B14
  • دارای ترمز الکترو مغناطیسی به انتخاب خریدار
  • بیرینگ و یاتقان های مقاوم و با طول عمر بالا
  • پوسته چدن GG20 و GGG40
  • دنده های سخت و تراش شده 58-62 Hrc
  • بازویی تورک
  • دارای شرینک دیسک
  • یاتاقان بندی جهت بارهای شعاعی و محوری زیاد
  • دارای انواع شافت
  • مناسب اکسترودر (Extruder DRE Type)
  • بک استاپ (Back Stop)
  • اینکودر (Encoder 512-1024 Pulse)
  • تنوع بالای سایز
  • بازه تورک (Torque) بین 130 تا 18000 نیوتن متر
  • بازه نسبت تبدیل (Ratio) بین 1:4 تا 1:20566
  • بازه توان ورودی (Input Power) از 0.12 تا 160 کیلووات
  • شافت ورودی توپر
  • نوع شافت خروجی تو خالی یا هالو شفت
  • قطر شفت خروجی 20  تا 120 میلی متر

کابرد گیربکس شافت موازی ایلماز

  •  صنایع سیمان و فولاد
  • گیربکس صنایع شیمیایی
  • میکسر
  • گیربکس سیستم انتقال مواد به صورت خطی بدون شوک بالا
  • جرثقیل
  •  وینچ های سقفی
  • آسیاب های بل میل
  • کانوایر
  • نورد
  • نوار نقاله
  • هوا دهی در تصفیه خانه فاضلاب
  • صنایع ماشین سازی
  • صنایع آب و فاضلاب
  • صنایع شیشه
  • صنایع کشاورزی
  • بالابرها، وینچ ها و کرین ها
  • کوره های صنعتی
  • صنایع پمپ سازی
  • میکسرها
  • نوار نقاله ها (Convoyer)
  • چرثقیل های سقفی
  • صنایع پلاستیک
  • صنایع بسته بندی
  • ماشین ابزار (تراش، دریل، فرز، اره و ….)
  • نقاله آپرون (Apron)
  • صنایع نساجی
  • صنایع کاغذی
  • صنایع شکر
  • کشتارگاه ها و دامداری ها

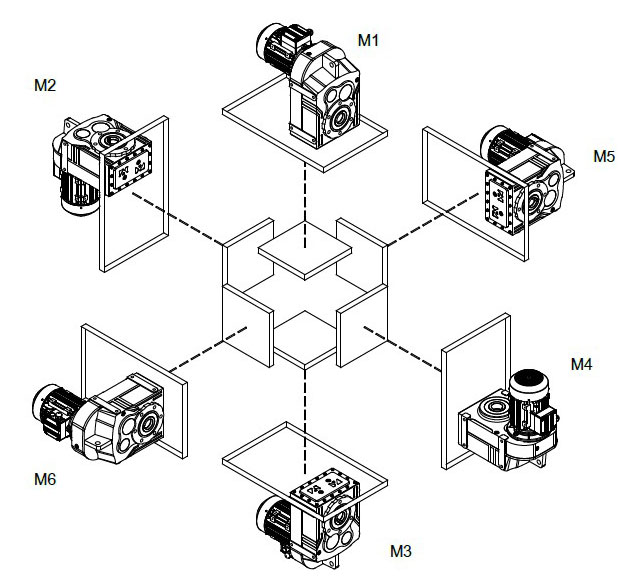

حالت نصب گیربکس آویز ایلماز

گیربکس شافت موازی سری T برند Yilmaz

این سری از محصولات ایلماز دارای دنده های هلیکال با محور ورودی و خروجی موازی با هم و شافت خروجی تو خالی هستند که بدنه ای یک تکه دارند و دارای دو طبقه اند. به خاطر طراحی خاص بدنه و یکپارچه بودن آن می توان از این گیربکس در مکان هایی با فضای کم استفاده کرد. جنس بدنه چدن GG20 است و دنده ها از استیل سخت کاری شده تولید شده اند. قیمت گیربکس های آویز را در اینجا مشاهده کنید.

این سری از محصولات yilmaz دارای بازو و یا سوارخی هستند که برای نگه داشتن گیربکس استفاده می شود این سری بدون موتور عرضه می شوند و می توان نیرو محرکه را از تسمه و زنجیر و..به دست اورد.

گیربکس شافت موازی ایلماز سری D

گیربکس های سری D ایلماز که بدنه آهنی دارند و تا 18000 نیوتن متر را می توانند انتقال دهند درست هم رده گیربکس های سری F اس ای دابلیو هستند و از نظر کیفیت سطح بالایی دارند. سری دی در 10 سایز مختلف عرضه می شود و تا 6 استیج می تواند داشته باشد! بازه گشتاور از 130 تا 18000 بوده که به معنای امکان به کار گیری مدل های مختلف این سری برای صنایع گوناگون است.

توان ورودی در سری از 0.12 تا 160 کیلووات بوده و ورودی می تواند به صورت سالید شافت باشد. روش های نصب با فلانج و پایه و  هالو شافت نیز امکان استفاده در موقعیت های متنوع را می دهد.

دیزاین ماژولار این سری به شما این امکان را می دهد تا فلنج خروجی را بدون کوچک ترین تغییری روی یک گیربکس هالوشافت نصب کنید. همچنین گیربکس آویز ایلماز قابلیت نصب از جهات مختلف را داراست. گیربکس آویز ایلماز در ورودی از راه فلنج‌های استاندارد (B14 یا B5)، کوپل مستقیم یا از طریق شافت ورودی قابلیت نصب دارد. ترکیب این سری گیربکس ایلماز با انواع گیربکس‌ها بدون کم‌ترین تغییری قابل انجام است.

از کاربردهای خاص گیربکس آویز ایلماز در بالابر ها و جرثقیل های سقفی ، تاور کرین ها، خطوط انقال و قسمت‌هایی که نیاز به انقال نیرو به صورت موازی است، می‌توان اشاره کرد.

مشخصات گیربکس آویز Yilmaz سری D

  • طراحی پوسته یک‌پارچه
  • دامنه گسترده‌ی نسبت تبدیل و گشتاور
  • قابلیت کاهش دور در شش سطح مختلف
  • سازگاری با موتورهای فلنج کامل (B5) و نیم‌فلنج (B14)
  • قابلیت اتصال ترمز الکترومغناطیسی
  • یاتاقان‌ها با عمر طولانی
  • پوسته چدن با آلیاژ GG20 و GGG40
  • دنده‌های فولادی هلیکال، ماشین‌کاری و سخت‌کاری شده

آپشن‌ها و لوازم جانبی

  • فلنج و شافت خروجی
  • فلنج خاص برای نصب سروموتور
  • موتور با ترمز الکترومغناطیسی (۲۴V / 220V / 380V)
  • بک‌استاپ و امکان نصب فن خارجی

در این جدول اطلاعات مربوطه به سایز و گشتاور و…. آورده شده است.

  • سایز گیربکس D17… D27… D28… D37… D47… D57… D67… D77… D87… D97…
    نسب تبدیل [i] ۵-۱۴۳ ۵-۱.۱۸۹ ۴-۳.۸۰۰ ۴-۴.۸۲۰ ۴-۶.۱۳۶ ۴-۱۰.۱۴۷ ۴-۹.۵۰۸ ۴-۲۴.۹۶۳ ۶-۱۷.۹۸۹ ۷-۲۰.۵۶۶
    گشتاور اسمی [Nm] ۲۰۰ ۴۵۰ ۶۰۰ ۸۲۰ ۱۵۵۰ ۳۰۰۰ ۴۳۰۰ ۸۰۰۰ ۱۳۰۰۰ ۱۸۰۰۰
    قطر هالوشافت  [mm] Ø۳۰ Ø۳۵ Ø۴۰ Ø۴۰ Ø۵۰ Ø۶۰ Ø۷۰ Ø۹۰ Ø۱۱۰ Ø۱۲۰
