تنوع بسیار بالای دستگاه صنعتی و الکتروموتور هایی که در بسیاری از آن ها نصب شده اند سبب شده است تا کارخانه های تولید کننده گیربکس های صنعتی هم دست به طراحی انواع جدیدی از این سیستم های انتقال گشتاور بزنند. برای مثال گیربکس های شافت موازی یکی از رایج ترین انواع بوده و گیربکس آویز لنز که ساخت آلمان است در حال حاضر یک محصول قدرتمند و پردکاربرد بوده و در بسیاری از صنایع و دستگاه ها نصب می شود. این محصول به عنوان یک منتقل کننده تورک شافتی دارای دو نوع است.
- گیربکس آویز یا شافت موازی لنز هلیکالی g500-S
- گیربکس آویز یا شافت موازی هلیکالی لنز GFL
خرید گیربکس لنز مستقیم از نمایندگی رسمی این شرکت آلمانی در ایران + فروش ویژه با بهترین قیمت به صورت آنلاین با گارانتی معتبر و ارسال رایگان به کل شهر های ایران.
مشخصات گیربکس آویز لنز
سری آویز برند لنز ساختار بسیار محکمی داشته و ایده آل برای فضای های کوچک است چرا که ابعاد ها جمع و جور بوده اما قدرت بالایی را ارائه می کنند. گیربکس شافت موازی لنز قادر به تاب اوردن بار شعاعی بسیار زیادی بوده و از ویژگی های بارز آن ها که دیگر سری های لنز هم آن ها را دارند می توان به بک لش کم اشاره کرد. لنز این مدل ها در مدل های 2 3 و 4 طبقه ای عرضه کرده ست و بیشترین گشتاوری که می توان از آنها انتظار داشته 19000 نیوتن متر و نسبت تبدیل 4650 است.
سری g500 s
این سری تراکم داشته و قدرت زیادی را عرضه می کند. از مزیت های آن تنوع بالا مدل های نصب و اتصال در خروجی و ورودی بوده و درایوی که دارند با توجه به کاربری کوپل می شود.
انواع درایزو های سری جی5000 اس :
- درایو های m550 و MF : که برای موتور های جریان متناوب و سه فاز با کلاس بازده ای آی ای 2 و سه و بر اساس پروتکل Erp در بازه 0.12 تا 55 کیلووات می توان آن ها را کوپل کرد. با اینورتر های ام اف و موتور های ای سی سه فاز در بازه توانی 0.55 تا 22 کیلوووات.
- موتور های هوشمند : موتور m300 که دارای تورک 1.75 الی 5 نیوتن متر است.
- درایو های MCS و m850 و MCA : سرو موتور های سنکرون و آسنکرون با محدوده توان 0.25 الی 38.4 کیلووات
ویژگی های فنی و سایزی سری G500 s
| نوع گیربکس | گشتاور (نیوتن متر) | نسبت تبدیل | ابعاد سالید شفت (میلی متر) | ابعاد هالو شفت (میلی متر) | ابعاد شرینک دیسک (میلی متر) | ابعاد فلنج (میلی متر) |
| g500-S130 | 130 | 4 تا 100 | 25*50 | 25 | 25 | 160 |
| g500-S220 | 220 | 4 تا 3500 | 25*50 | 25*30 | 25*30 | 160 |
| g500-S400 | 400 | 3 تا 3900 | 30*60 | 30*35 | 35 | 200 |
| g500-S660 | 660 | 4 تا 4200 | 35*70 40*80 |
40*45 | 40 | 200*250 |
| g500-S950 | 950 | 4 تا 400 | 40*80 | 40 | 40 | 250 |
| g500-S2100 | 2100 | 5 تا 4300 | 50*100 | 50*55 | 50 | 250*300 |
| g500-S3100 | 3100 | 5 تا 4100 | 60*120 | 60 | 65 | 350 |
| g500-S4500 | 4500 | 5 تا 4100 | 70*140 80*160 |
70*80 | 75*80 | 400*450 |
| g500-S8000 | 8000 | 5 تا 4100 | 90*170 | 90 | 95 | 450 |
| g500-S14000 | 14000 | 5 تا 380 | 110*210 | 100 | 105 | 550 |
| g500-S19000 | 19000 | 8 تا 35 | 120*210 | 120 | 125 | 660 |
مزایای گیربکس شافت موازی لنز مدل g500-S
- دیزاین خاص و باریک که برای فضا های کوچک مناسب است.
- دارای شافت یا محور و فلنج استاندارد در سایز های مختلف
- راحتی اتصال با دیگر سیستم ها
- بازده بالا
- تاب آوردن فشار و گشتاور های زیاد.

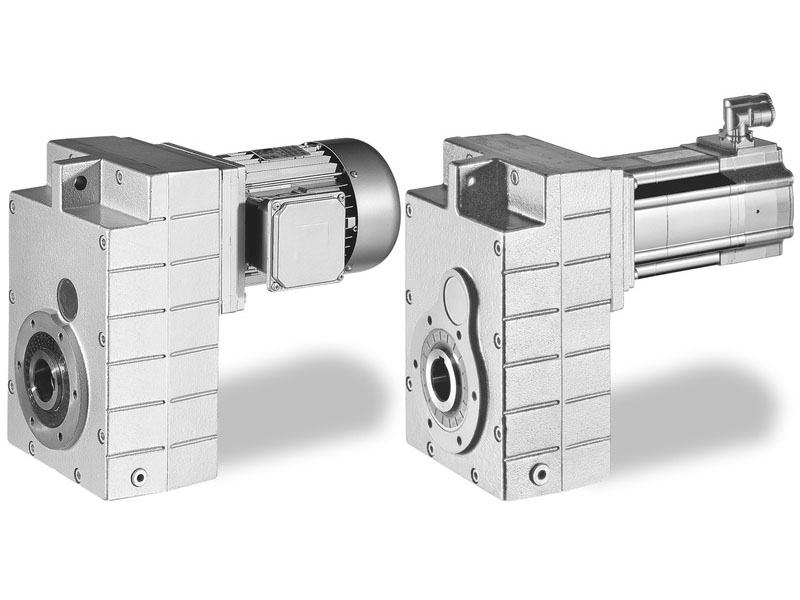

گیربکس آویز لنز سری GFL
سری جی اف ال لنز طوری ساخته شده است که به راحتی و با بازده بالا با سروو موتور های جریان متناوب ترکیب شود. درایو های این سری عبارتند از :
- قابل کوپل با موتور های AC سه فاز با پروتکل ErPبا بازه توانی 0.12 الی 45 کیلووات
- با سرو موتور با محدوده توان 0.25 الی 20.3 کیلووات
- محدوده بیشترین توان 7.5 کیلووات با درایوی که از اینورتر غیر متمرکز 8400 بدست آمده است.
خصوصیات فنی و سایزی سری جی اف ال
| نوع گیربکس | گشتاور (نیوتن متر) | نسبت تبدیل | ابعاد سالید شفت (میلی متر) | ابعاد هالو شفت (میلی متر) | ابعاد فلنج (میلی متر) |
| GFL04 | 172 | 3.7 تا 9.5 | 25*30 | 25*50 | 160 |
| GFL05 | 345 | 3.3 تا 538 | 30*35 | 30*60 | 200 |
| GFL06 | 657 | 3.7 تا 856 | 40*45 | 40*80 | 200*250 |
| GFL07 | 1378 | 3.4 تا 810 | 50*55 | 50*100 | 250*300 |
| GFL09 | 3170 | 6.9 تا 790 | 60*70 | 60*120 | 350 |
| GFL11 | 5952 | 6.9 تا 801 | 70*80 | 80*160 | 400*450 |
| GFL14 | 11615 | 7.2 تا 801 | 100 | 100*200 | 450 |
از نظر طراحی سری شافت موازی جی اف ال راتفاع کمی داشته و گشتاور های بالا را می تواند تحمل و منتقل کند. بک لش کم درست مانند سایر محصولات لنز از ویژگی های بارز آن هاست و دقت بالا هم سبب می شود تا با کوچک ترین تکان دستگاه ها این گیربکس واکنش نشان بدهد. برند لنز آلمان سری آویز خود را در 2 و 3 طبقه ای موجود نموده است و بالاترین تورکی که می توان از آن ها گرفت 11615 نیوتن متر اتس و بیشترین نسبت تبدیل هم 856 خواهد بود.
انواع گیربکس آویز یا شفت موازی لنز GFL
- گیربکس های 2 یا 3 مرحله ای
- هالو شافت همراه با جای خار و یا شرینک دیسک
- سالید شافت دندانه دار
- نصب از طریق پایه یا فلنج
- صفحه گشتاور شامل ضربه گیر لاستیکی می شود.
