در این بخش سعی داریم تا اطلاعاتی مختصر از کاربرد و مزایای الکتروموتور ضد انفجار SEW سری EDR در اختیار شما قرار دهیم. با آرشا صنعت نمایندگی SEW در ایران همراه باشید. احتمالا نام دیگر موتور ضد انفجار را مانند الکتروموتور ضد جرقه، الکتروموتور EX یا الکتروموتور محیط های ضد انفجار را شنیده باشید. منظور از الکتروموتور ضد انفجار این است که طوری طراحی و ساخته شده که در کاربری و محیط های خطرناک احتمال انفجار یا بروز خطر را کاهش دهد.
الکتروموتور ضد انفجار در دنیا بر اساس دو استاندارد شناخته می شوند:
- استاندارد ملی برق آمریکا (NEC)
- استاندارد بین المللی اروپا (IEC) و دیگر کشورها
دسته بندی بر اساس استاندارد آمریکا NEC
استاندارد ملی برق آمریکا به طور کلی محیط های صنعتی را بر اساس نوع مواد آتش زا به سه دسته با نام Class تقسیم بندی کرده است.
- Class 1 : به محیطی گفته می شود که در آن گازها و موادی که قابلیت اشتعال را دارند، وجود داشته باشند. مثل تاسیسات نفتی
- Class 2 : محیطی است که در آن غبارهای اشتعال پذیری مثل ذغال سنگ، غبار منیزیم، آلومینیوم و… وجود داشته باشند.
- Class 3 : منظور از این کلاس، محیطی می باشد که فیبرهای اشتعال پذیری مثل پنبه، کناف، گرده چوب و… وجود دارند.
برق ملی آمریکا یا همان NEC هر کدام از این سه Class را بر اساس احتمال وقوع آتش سوزی به دو دسته نقسیم می کند. هر یک از این دسته ها را Division نام گذاری می کند.
- Class 1 Division 1 : بر اساس این دسته بندی، این محیط به گونه ای است که در شرایط عادی استفاده از تجهیزات، گاز و غبار قابل اشتعال در فضا پراکنده می شود.
- Class 1 Division 2 : در این محیط در شرایط عادی آثاری از گازها و بخارهای قابل اشتعال وجود ندارد. اما در شرایط غیر عادی که تجهیزات و دستگاه ها دچار خرابی یا نشتی می شوند این گازها و بخارها وارد محیط کاری می شوند که ممکن است خطر ساز باشند.
دسته بندی طبق استاندارد اروپایی IEC
این استاندارد نیز محیط ها را بر اساس مقدار گازهای موجود قابل اشتعال به سه دسته با نام Zone تقسیم بندی می کند. این سه دسته عبارت اند از:
- Zone 0 : محیطی است که گازهای قابل اشتعال در مدت زمان زیادی (بیش از 1000 ساعت در سال) وجود دارند. همین محبط بر اساس استاندارد ملی برق آمریکا Division 1 محسوب می شود. گفتنی است که در Zone 0 ، الکتروموتور ضد انفجار و دیگر تجهیزات برقی نصب نمی شود.
- Zone 1 : این Zone به محیطی گفته می شود که ترکیب گاز و هوا در حالت عادی به مقداری که قابل اشتعال باشند، وجود داشته باشد. (حدود 10 تا 1000 ساعت در سال) این محیط در استاندارد آمریکایی نیز Division 1 نام دارد.
- Zone 2 : محیطی است که در وضعیت عادی گازهای قابل اشتعال وجود ندارند یا برای مدت زمان خیلی کمی بین 1 تا 10 ساعت در سال دوام دارند. این محیط در دسته Division 2 قرار دارد.

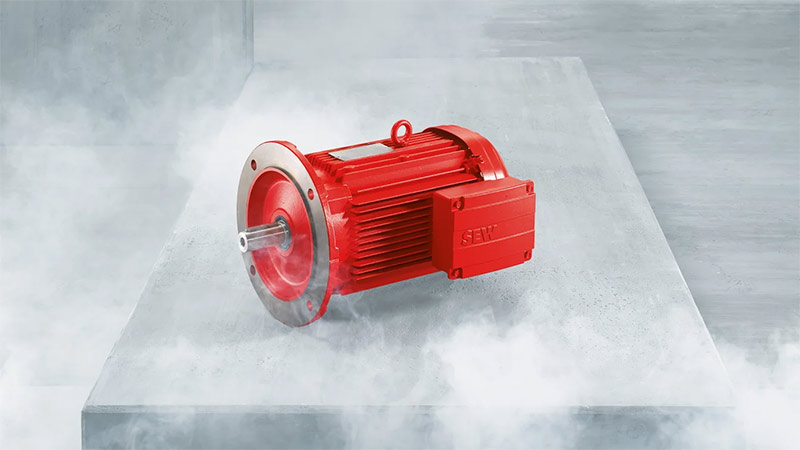

الکتروموتور ضد انفجار SEW سری EDR
مجموعه محصولات الکتروموتور ضد انفجار SEW سری EDR، بر اساس یک سری استاندارد های بین المللی طراحی و تولید شده اند . از این رو ، سطح کارایی و ایمنی سیستم های موجود در کارخانه را افزایش می دهند.
بنابراین در مناطقی که در معرض انفجار است ، می توان از این سیستم ها کمک گرفت بعلاوه ، در 13 سایز مختلف تولید شده اند و خوشبختانه قابلیت استفاده در تجهیزات ترکیبات هوا / گاز (air- Gas) و هوا/ گردو غبار (air-dust ) دارا می باشند.
مزایا الکتروموتور ضد انفجار SEW
همان طور که در بالا اشاره کردیم ، این سری EDR انعطاف پذیری بسیار بالایی دارد و در دو زون (هوا به همراه گاز یا گرد و غبار ) با ترکیبات متفاوت قابلیت کارکرد دارد . و بعلاوه به دلیل دارا بودن تمام استانداردهای بین المللی EU,IECEX,Hazloc – NA و ….این محصول قابلیت اجرا و راه اندازی در تمام نقاط جهان را دارد .
موارد کاربرد الکتروموتور ضد انفجار
از الکتروموتور ضد انفجار SEW در محیط هایی که گازهای قابل اشتعال و سیالات آتش زا و خطرناک وجود دارد استفاده می کنند. همچون تصفیه خانه های آب و فاضلاب، فرآوری مصالح ساختمانی، حمل و نقل، فرآوری چوب و در صنایع شیمیایی و داروسازی مورد استفاده قرار می گیرد .
این الکتروموتورها بر اساس مکان و کاربری به سه دسته تقسیم بندی می شوند که عبارت اند از:
- Zone 0 یا محیط بسیار حساس: در این سری از محیط ها گازها و سیالات قابل اشتعال و انفجار به صورت مدوام وجود دارند.
- Zone 1 یا محیط نیمه حساس: این نواحی را می توان گفت که آلوده نیستند، اما در معرض آلودگی قرار دارند.
- Zone 2 یا محیط با حساسیت کم: این ناحیه نسبت به Zone 0 بسیار امن تر است و از آلودگی خیلی کمتری برخوردار است. اما احتمال نشتی وجود دارد.
مشخصات فنی الکتروموتور ضد انفجار
| Power range KW | IE grade | Type 4- pole/ size | Zone | Ex- protection | IECEx | Design ATEX |
| 0.12/0.25
0.25/0.55 |
_
IE1 |
DR63* EDRs71-80 | 2 | Ll3D,EPL Gc, T3,nA | /3Gc and/3GDc | /3D and / 3GD |
| 0.75/45
0.75/185.200 |
IE2 | EDRE80-315 |
22 |
II3D,EPL Dc,IIIB,IIIC, T120 c / T140 c ,tc | ||
| 0.12/0.250
0.250/0.55 0.75/0370 |
IE1 IE2 |
eDR 63
EDRS 71-80 EDRE 80 – 225 |
1 | II2G, EPL Gb, T3, e | /2Gb and/2GDb | /2Gand/2GD |
| 21 | II2D, EPL Db, IIIC T120 c tb | |||||
| 0.250/0.55
0.75 |
IE1
IE2 |
EDRS 71 – 80
EDRE 80 |
1 | II2G,EPL GbT4, e | /2Gb and / 2GDb | /2G and/2GD |
| 21 | II2D, EPL Db, IIIC T120 C tb |
| Power range kw | IE grade | Type4 – pole/size | Division 2 |
| 0.18/0.55
0.75/45 |
IE1
High (IE2) |
EDRS71-80
EDRE 80 – 225 |
Class I
Groups A,B,C, and D T3 for operation on the supply system T3B/C brakemotor on the supply system |
| Class II
Groups F and G |
قیمت الکتروموتور ضد انفجار SEW
جهت خرید این الکتروموتور سری EDR وانواع الکتروموتورها، موتور گیربکس های صنعتی و سایر الکتروموتور های ایتالیایی و آلمانی می توانید با آرشا صنعت، نماینده و عامل فروش برندهای اروپایی تماس بگیرید.
