انواع تیپ یا سایز گیربکس‌ صنعتی

4.7/5 - (3 امتیاز)

در دنیای پیچیده و پویای صنعت، گیربکس‌ها به عنوان عنصری حیاتی، نقشی محوری در انتقال قدرت و گشتاور ایفا می‌کنند. اما در میان انبوه مدل‌ها و تنوع گیج‌کننده، مفهوم “تیپ” یا “سایز” گیربکس صنعتی چه معنایی دارد؟ در این بخش از آرشا صنعت به بررسی ابعاد گوناگون تیپ و سایز گیربکس‌های صنعتی می‌پردازیم.
همانطور که یک نقاش ماهر با ترکیب رنگ‌های مختلف، تابلویی بدیع خلق می‌کند، طراحان گیربکس نیز با تلفیق المان‌های گوناگون، به خلق تنوع بی‌نظیری در این سامانه‌های انتقال قدرت می‌پردازند. تیپ یا سایز، به عنوان یکی از مولفه‌های کلیدی در این تنوع، بیانگر مجموعه‌ای از مشخصات فنی و ابعادی است که هویت و کارایی یک گیربکس را تعریف می‌کنند.

تیپ یا سایز گیربکس صنعتی

تیپ یا سایز گیربکس صنعتی به دسته‌بندی این سامانه‌ها بر اساس مشخصات فنی و ابعادی آن‌ها اشاره دارد. این دسته‌بندی، انتخاب و به‌کارگیری گیربکس مناسب را برای طیف وسیعی از کاربردهای صنعتی تسهیل می‌کند. مولفه‌های کلیدی در تعیین تیپ یا سایز به شرح زیر است:

  • نوع طراحی: تنوع در طراحی گیربکس‌ها، از مدل‌های ساده و تک‌مرحله‌ای تا انواع پیچیده و چندمرحله‌ای، گستره وسیعی از تیپ‌ها و سایزها را به ارمغان می‌آورد.
  • ابعاد: اندازه و ابعاد گیربکس، از جمله قطر شفت، فاصله مرکز تا مرکز شفت‌ها، طول و عرض، نقشی اساسی در تعیین تیپ و سایز آن ایفا می‌کنند.
  • مشخصات فنی: ظرفیت گشتاور، توان ورودی، نسبت دنده، نوع چرخ‌دنده‌ها، جنس بدنه و دیگر مشخصات فنی، در دسته‌بندی گیربکس‌ها بر اساس تیپ و سایز دخیل هستند.

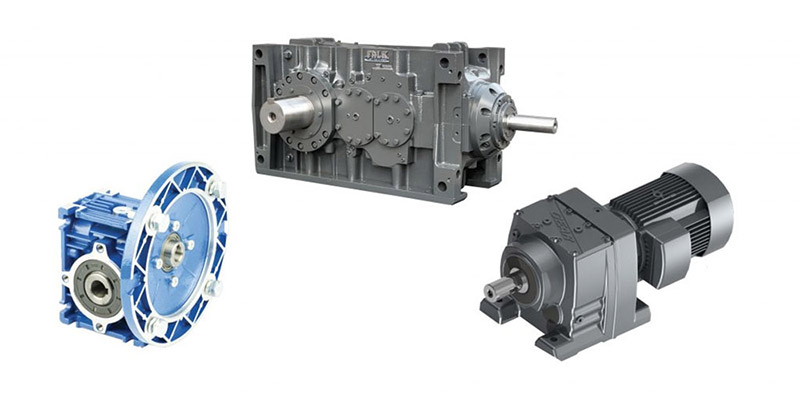

تیپ گیربکس

اهمیت انتخاب تیپ یا سایز مناسب

انتخاب تیپ یا سایز مناسب گیربکس صنعتی، نقشی حیاتی در عملکرد بهینه، راندمان بالا، عمر طولانی و کارایی بی‌وقفه این سامانه در صنایع مختلف ایفا می‌کند. انتخابی نادرست، می‌تواند منجر به بروز مشکلاتی نظیر اتلاف انرژی، استهلاک زودرس، نویز و ارتعاشات ناخواسته و حتی خرابی‌های فاجعه‌بار شود.

  • کارایی و راندمان: تناسب تیپ و سایز با نیازهای کاربری، تضمینی برای انتقال صحیح قدرت و گشتاور با حداقل اتلاف انرژی و حداکثر راندمان خواهد بود.
  • عمر طولانی: گیربکسی که با تیپ و سایز مناسب انتخاب شده باشد، در شرایطی ایده‌آل و بدون فشار بیش از حد کار می‌کند و عمر طولانی‌تری خواهد داشت.
  • عملکرد بهینه: گیربکسی با تیپ و سایز مناسب، وظایف خود را به طور دقیق و بدون نقص انجام می‌دهد و عملکردی روان و بی‌صدا خواهد داشت.
  • تناسب با سایر اجزا: گیربکس باید با سایر اجزای سیستم نظیر موتور، شفت‌ها و تسمه‌ها همخوانی و تناسب داشته باشد زیرا انتخاب تیپ و سایز نامناسب، می‌تواند منجر به عدم تناسب با سایر اجزا و بروز مشکلاتی در عملکرد سیستم شود.
  • ایمنی: انتخاب تیپ و سایز مناسب، تضمینی برای کارکرد ایمن و بدون خطر گیربکس خواهد بود.

انواع تیپ گیربکس حلزونی

نوع تیپ‌ها
NMRV (کتابی یا مکعبی) 25 – 30 – 40 – 50 – 63 – 75 – 90 – 110 – 130 – 150 – 185 – 250 – 300
VF (ورودی شافت – پایه دار)

VF FC (ورودی شافت – پایه فلنج)

MVF (ورودی فلنج – پایه دار)

MVF FC (ورودی فلنج – پایه فلنج)

49 – 62 – 86 – 110 – 130 – 150 – 185 – 200 – 210 – 250

انواع تیپ گیربکس خورشیدی

در انواع گیربکس‌ سیاره‌ای معمولا از ترکیب حروف اختصاری و یک عدد خاص برای هر تیپ مثل MC310 و… برای نام گذاری هر سایز استفاده می‌شود.

این حروف اختصاری عبارت‌اند از:

  • MP: فلنج دار با شافت خروجی مادگی تک خار
  • MH: فلنج دار با هالوشافت خروجی مادگی
  • MC: فلنج دار با شافت خروجی تک خار
  • ME: فلنج  دار با شافت خروجی هزار خاری
  • MS: فلنج دار با خروجی هزار خاری مادگی
  • MI: فلنج دار با خروجی چرخ دنده ها
  • FS: فلنج دار با خروجی هزار خاری مادگی
  • PP: فلنج دار گلو قوی با خروجی مادگی تک خار
  • PC: فلنج دار گلو قوی با شافت خروجی تک خار
  • PS: فلنج  دار گلو قوی با شافت خروجی مادگی هزار خاری
  • PI: فلنج دار گلو قوی با خروجی چرخ دنده ها
  • ZC: فلنج دار دوبله نشیمنگاه با شافت خروجی تک خار
  • ZE: فلنج دار دوبله نشیمنگاه با شافت خروجی هزار خاری
  • ZS: فلنج داردوبله نشیمنگاه با خروجی تک چرخ دنده ها
  • UC: پایه دار با شافت خروجی تک خار
  • UE: پایه دار با شافت خروجی هزار خاری
  • VC: فلنج دار گلوبند با شافت خروجی تک خار
  • K10: گیربکس کتابی فیدر
  • K20: گیربکس کتابی فیدر
  • X: گیربکس 90 درجه کوچک
  • Y: گیربکس 90 درجه بزرگ

نکاتی در انتخاب سایز گیربکس مناسب

  • شناخت دقیق نیازهای کاربری: اولین گام در انتخاب تیپ یا سایز مناسب، شناخت دقیق نیازهای کاربری از جمله میزان گشتاور و توان مورد نیاز، سرعت چرخش، شرایط محیطی و محدودیت‌های فضایی است.
  • بررسی مشخصات فنی: مطالعه دقیق کاتالوگ‌ها و مشخصات فنی ارائه شده توسط تولیدکنندگان گیربکس، اطلاعات لازم برای انتخاب تیپ و سایز مناسب را در اختیار شما قرار می‌دهد.
  • استفاده از مشاورین متخصص: در صورت نیاز، می‌توانید از دانش و تجربه متخصصان فنی در زمینه انتخاب تیپ و سایز مناسب برای کاربرد مورد نظر خود بهره‌مند شوید.

سخن پایانی

انتخاب تیپ یا سایز مناسب گیربکس صنعتی، گامی مهم در جهت تضمین کارایی، راندمان، عمر طولانی، عملکرد بهینه و ایمنی این سامانه در صنایع مختلف است. با در نظر گرفتن نکات ذکر شده و با مشورت متخصصان، می‌توانید انتخابی ایده‌آل و متناسب با نیازهای خود داشته باشید.


شما می‌توانید انواع گیربکس، الکتروموتور و پمپ صنعتی را از آرشا صنعت نمایندگی برندهای معتبر اروپایی در ایران با ضمانت اصالت کالا و قیمت مناسب خریداری نمایید. برای دریافت مشاوره و استعلام قیمت با کارشناسان ما در واحد فروش تماس حاصل فرمایید.

مطالب مرتبط :‌

کدام روغن مناسب گیربکس های صنعتی است؟

استفاده از گیربکس در موتورهای الکتریکی

سوالات متداول
  • تاثیر انتخاب تیپ مناسب برای گیربکس چیست؟
    انتخاب درست تیپ در عملکرد، افزایش راندمان، عمر مفید و... گیربکس تاثیر دارد.
  • چه معیارهایی در تعیین تیپ موتور گیربکس موثر هستند؟
    نوع طراحی، ابعاد و مشخصات فنی در تیپ گیربکس تاثیر گذارند.
