گیربکس اکسترودر | معرفی انواع آن و بررسی اجزای

4.3/5 - (6 امتیاز)

گیربکس اکسترودر در فرایندی به نام اکستروژن یکی از اصلی ترین بخش های سیسنم اسکترودر به شمار می آید. اکستروژن یکی از روش های تولید و شکل دهی به انواع مواد فلزی پلاستیکی و پلیمری و .. است. به این صورت که مواد در قالب اکستروژن تحت فشار واقع می شوند و به شکل سطح مقطع قالب در می آیند. موتور گیربکس اکسترودر یکی از انواع گیربکس صنعتی است که می توانید مدل های مختلف آن را از مجموعه آرشا صنعت خریداری کنید.

انواع گیربکس اکسترودر

  • تک محور (تک ماردون)
  • دو محور (دو ماردون)

یکی از ویژگی هایی که این گیربکس را از سایز گیربکس های صنعتی متمایز کرده، این است که در برابر تغییر بار شعاعی و محوری لحظه ای و شوک در زمان حمل مواد از مقاومت خوبی برخوردار است. در این گیربکس در بخش انتهایی آن شفت خروجی گیربکس نصب می گردد که در واقع یک قطعه یاتاقان بندی شده می باشد که معولا از برند SKF و FAG استفاده می شود. این کار به صنایع تولیدی اکستروژن این قابلیت را می دهد تا از بار فشاری وارده به قسمت های مهم گیربکس از جمله چرخ دنده ها جلوگیری کند و یا اصطلاحا دمپ کند تا به آن آسیبی وارد نشود.

گیربکس اکسترودور تک محور

این نوع گیربکس را به نام های دیگری مانند تک مارپیچ، گازگیر دار، سنتی و دو گازگیر دار نیز می شناسند که در صنعت بسیار مورد استفاده قرار می گیرد.

اجزای تشکیل دهنده

  • الکتروموتور
  • گیربکس اکسترودر
  • سیستم گرمایشی جهت گرم کردن مواد
  • سیلندر ماردون
  • شاسی
  • صافی

کاربرد سیلندر ماردون

منظور از سیلندر ماردون محفظه ای است برای قرار گیری ماردون که با عبور دادن سیال گرم و سرد دمای آن را می توان تنظیم کرد. کاربرد ماردون این است که مواد را به سمت قالب منتقل کند که توسط فشار اعمال شده به وسیله گیربکس ایجاد شده است. سیلندر ماردون معمولا از جنس چدن ساخته می شود.

نحوه کار قیف تغذیه

سیلندر ماردون معمولا از جنس چدن ساخته می شود. در یک طرف قیف باز پنجره ای وجود دارد تا سطح مواد و نوع شرایط تغذیه اکسترودر را بتوان مشاهده کرد. در بخش انتهایی این قیف یک دریچه تعبیه شده است که می توانید برای متوقف کردن و تنظیم مقدار تغذیه از آن استفاده کنید که این کار را می توانید به صورت دستی یا اتوماتیک انجام دهید. همچنین برای جلوگیری از ورود گرد و غبار، رطوبت و ناخالصی ها از قسمت بالای قیف، می توانیم دریچه را ببندیم تا کیفیت محصول نهایی را حفظ کنیم.

صافی

یکی از مهمترین قسمت های یک دستگاه اکسترودر صافی است. صافی از ورود ناخالصی ها و مواد ناهمگون مذاب پیش از آنکه وارد قالب شوند، جلوگیری می کند.

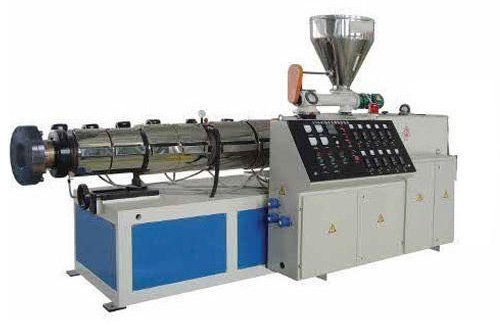

گیربکس اکسترودر

گیربکس اکسترودور دو محور

اگر می خواهید سرعت انتقال مواد را افزایش دهید و در عین حال فرآیند ترکیب به خوبی انجام بشود، بهتر است گیربکس اکسترودر دو ماردون را انتخاب کنید. مقدار خروجی این نوع در مقایسه با نوع تک ماردون با همان سایز، سه برابر می باشد. ماردون های استفاده شده در نوع دو محور الزاما یک اندازه نیست و همین دلیل می تواند عملکرد دستگاه را بهبود بخشد. از طرفی دیگر در تمامی مدل ها حرکت ماردون ها در یک جهت نیست و در برخی اکسترودرها هر دو ماردون کاملا مخالف یکدیگر حرکت می کنند.

گیربکس سری CM و SZL و SZ از برند ZLY از این نوع هستند. قطعات اصلی این سری گیربکس از بهترین آلیاژ فولاد بوده و چرخ دنده آن با استفاده از روش CNC ساخته شده است.

مزایا

  • کم صدا
  • سیستم روغنکاری با قابلیت اطمینان بالا
  • دقت سنگ زنی 6 درجه
  • مقاوم در برابر ضربه
  • اتلاف حرارت بسیار کم
  • پوشش قدرت گسترده

تفاوت اکسترودر تک ماردون و دو ماردون

تفاوت بارزی که می توان در این دو نوع مشاهده کرد این است که در نوع تک ماردون سرعت خروجی در مقایسه با دو ماردون کم است و در نهایت قدرت همگام سازی کمتری نیز دارد. در خط تولیدهایی که از اکسترودورهای تک ماردون (تک محور) استفاده می شود، برای رفع این مشکل از دو اکسترودر پشت یکدیگر استفاده می کنند.در این وضعیت اکسترودر اول فرایند ترکیب و همگان سازی را انجام می دهد و ماردون دومی وظیفه انتقال و عبور دادن از قالب را دارد.اما در خط تولیدهایی که از اکسترودر دو محور استفاده می شود، هر دو این عملیات توسط یک اکسترودر صورت می گیرد.

کاربرد

از گیربکس اکسترودر می توان در صنایع زیر استفاده کرد:

  • سیمان
  • فولاد
  • زغال سازی
  • پلاستیک و پلیمر
  • صنایع غذایی
  • کاشی و سرامیک
  • و…

ویژگی ها

  • تحمل بار ضربه ای بیشتر نسبت در مقایسه با سایر گیربکس ها
  • تحمل بار شعاعی بیشتر نسبت به گیربکس های مشابه
  • یاتاقان بندی مناسب با برترین برندهای تولید کننده یاتاقان
  • ارائه محصول به سه صورت هالو، شافت هزار خار یا شافت تک خار

موتور گیربکس اکسترودر زغال سنگ

روش اکستروژن در صنعت زغال سازی بسیار مورد استفاده قرار می گیرد. دستگاه اکسترودر با فشار زیادی که تولید می کند قادر است حتی خاک اره را بدون پوست گردو و خاک زغال برای تولید بریکت استفاده کند که این یک ویژگی مهم به شما می آید.

انواع گیربکس اکسترودر زغال سنگ

  • تسمه ای: این نوع در کشور چین ساخته می شود و به جای استفاده از گیربکس و چرخ دنده از تسمه و فولی استفاده شده که در مقایسه با نوع گیربکسی سرعت بیشتری دارد اما از فشار تولیدی کمی برخوردار است.
  • پلاس: این نوع در واقع نسخه بهبود یافته همان همان نوع تسمه ای است که ویژگی های آن بهبود پیدا کرده و خاصیت پرس بیشتری دارد. همچنین در گیربکس اکسترودر پلاس سرعت افزایش پیدا کرده است. به صورتی که در یک شیفت کاری می تواند 2000 کیلو بریکت تولید کند.

چه گیربکسی برای اکسترودر مناسب است؟

در صنعت اکستروژن با توجه به نوع کاربری، الکتروموتور مورد استفاده قرار می گیرد. اما برای اکسترودر هر چه گیربکس سبک تری مثل گیربکس کرانویل استفاده کنید، آن را با الکتروموتور کم توان تری می توانید کوپل کنید. همچنین در مواقعی که میزان تنش افزایش پیدا می کند، مانند صنعت فولاد، موتور الکتریکی قوی تری باید به همراه گیربکس مورد استفاده قرار گیرد.

گیربکس هایی که در این سیستم ها به کار می رود معمولا از نوع شافت مستقیم و یا کرانویل هستند که توان و گشتاور خروجی بالایی داشته و خروجی آن‌ها برای اکسترودر بهینه و تجهیز شده‌اند تا توان تحمل بار و فشار بسیار بالا را داشته باشد.  گیربکس های اکسترورد نیروی محرکه را از الکترومتور گرفته و باعث افزایش گشتاور آن می شوند. بسته به نوع سیستم و همچنین محصول تولیدی گیربکس‌های با گشتاور مختلف مورد استفاده قرار می‌گیرند.

برای مشاهده انواع موتور گیربکس به بخش گیربکس صنعتی مراجعه کنید.

بهترین گیربکسی که می توانید برای اکسترودر استفاده کنید تا هم کیفیت بالا و طول عمر زیاد داشته باشد، گیربکس sew سری X است. این گیربکس را می توانید از آرشا صنعت نمایندگی رسمی برند SEW در ایران با ضمانت اصالت کال، گارانتی رسمی و خدمات پس از فروش خریداری نمایید.

گیربکس صنعتی SEW سری X


شما می توانید انواع گیربکس اکسترودر و دیگر گیربکس های صنعتی را از مجموعه آرشا صنعت نمایندگی برندهای معتبر اروپایی در ایران با ضمانت اصالت کالا و قیمت مناسب تهیه کنید. برای دریافت اطلاعات بیشتر و استعلام قیمت با کارشناسان ما در واحد فروش تماس بگیرید.
